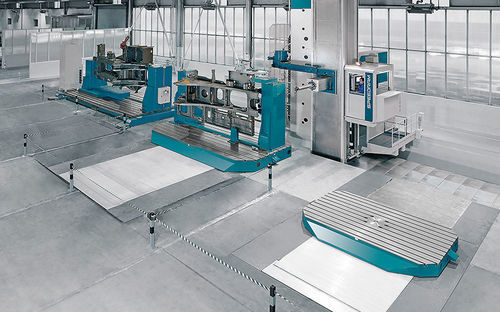

Alesatrice-fresatrice CNC SPEEDRAM HP series

orizzontaleda pavimentoper pezzi di grandi dimensioni

Panoramica
Le macchine di alesatura e fresatura PAMA Speedram HP uniscono smorzamento elevato, alta rigidità e alte velocità di mandrino con sistemi di compensazione termica per garantire precisione su componenti di medie e grandi dimensioni in configurazione orizzontale.

Tipo
Macchina di alesatura e fresatura orizzontale tipo pavimento.

Caratteristiche costruttive
Le PAMA Speedram HP adottano guide idrostatiche precaricate sugli assi X e Y per massimizzare rigidità e smorzamento delle vibrazioni. Il ram è guidato all'interno della testa tramite pattini idrostatici ed è dotato di una barra di alesatura con trasmissione Direct Drive. Ram e barra di alesatura includono sistemi di feedback per compensare le dilatazioni termiche, garantendo precisione e smorzamento locale delle vibrazioni.

Personalizzazione e configurazioni

• Ampia gamma di teste portautensili standard o su misura
• Varie opzioni di tavole per fresatura o tornitura
• Molteplici magazzini utensili e magazzini per utensili e teste portautensili

Sistemi di controllo
La gamma può essere fornita con CNC Siemens, Heidenhain o Fanuc.

Informazioni tecniche (sintesi)
I modelli PAMA Speedram HP offrono corse Y fino a 10.000 mm, corse del ram tra 1.200 mm e 2.500 mm e diametri della barra di alesatura da 120 mm a 180 mm.

Area di lavoro (mm)
Corsa asse X (Colonna): 5000 ; +N x 1000
Corsa asse Y (Testa): 2000 - 10000
Corsa asse Z (Ram): 1200 - 2500
Corsa asse W (Mandrino di alesatura): 600 - 1000
Corsa combinata Z+W: 1800 - 3500

Testa - Ram
Sezione del ram: 430x430 - 600x600
Diametro mandrino di alesatura: 120 - 180
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 - 108 kW
Coppia mandrino (S1): 1175 - 3900 Nm
Velocità mandrino: 3000 - 5000 rpm

Caratteristiche assi lineari
Velocità di rapido assi X, Y, Z, W: fino a 30000 mm/min

Specifiche tecniche

• Tipo macchina: Macchina di alesatura e fresatura orizzontale tipo pavimento
• Guide idrostatiche: Precaricate sugli assi X e Y
• Guidaggio del ram: Pattini idrostatici all'interno della testa
• Trasmissione della barra di alesatura: Direct Drive
• Compensazione termica: Sistemi di feedback su ram e barra di alesatura
• Corse Y: fino a 10 m
• Corse ram (Z): 1200 - 2500 mm
• Diametro barra di alesatura: 120 - 180 mm
• Corsa asse X (colonna): 5000 mm (modulare +N x 1000)
• Corsa asse Y (testa): 2000 - 10000 mm
• Corsa asse W (mandrino di alesatura): 600 - 1000 mm
• Corsa combinata Z+W: 1800 - 3500 mm
• Opzioni sezione ram: 430x430 mm - 600x600 mm
• Potenza mandrino (S1): 66 - 108 kW
• Coppia mandrino (S1): 1175 - 3900 Nm
• Velocità mandrino: 3000 - 5000 rpm
• Rapido (X,Y,Z,W): fino a 30000 mm/min
• Opzioni CNC: Siemens, Heidenhain, Fanuc
