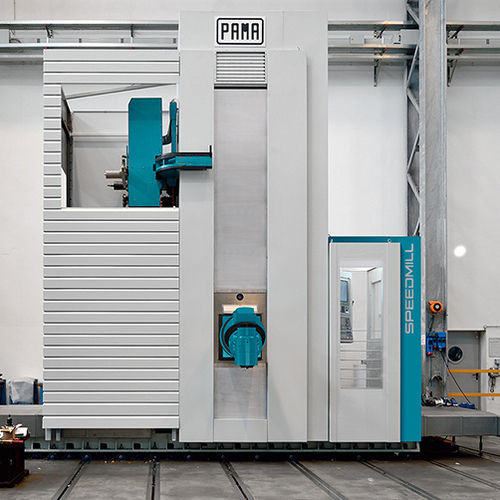

Alesatrice-fresatrice CNC SPEEDMILL B series

orizzontalea colonna4 assi

Panoramica
Le alesatrici-fresatrici PAMA Speedmill B uniscono elevata smorzamento, dinamica degli assi e alte velocità di mandrino con capacità di lavorazione precisa per componenti di medio e grande ingombro dove è preferibile l'utensilatura orizzontale.

Progettazione e costruzione
La Speedmill B presenta una colonna termo-simmetrica con testa montata centralmente per massimizzare la stabilità geometrica. Guide a rulli sugli assi X e Y ottimizzano la dinamica degli assi. Il montante è guidato all'interno della testa tramite pattini idrostatici ed è dotato di una barra di alesatura con trasmissione Direct Drive. Sia il montante sia la barra di alesatura sono dotati di sistemi di feedback per compensare le dilatazioni termiche, garantendo precisione, rigidità e smorzamento locale delle vibrazioni.

Controllo termico, lubrificazione e cinematica
Le teste porta-utensili CNC sono stabilizzate termicamente mediante ricircolo di fluido a temperatura controllata. Per ottenere alte velocità, precisione e resistenza all'usura delle unità cinematiche, la lubrificazione è fornita da sistemi di ricircolo aria-olio o olio climatizzato.

Personalizzazione e software

• Ampia scelta di tavole per fresatura o tornitura
• Ampia scelta di magazzini utensili e magazzini per utensili e teste porta-utensili

Dal punto di vista CNC la gamma può essere configurata con controlli Siemens, Heidenhain o Fanuc.

Informazioni tecniche (sintesi)
La gamma PAMA Speedmill B offre corsa asse Y fino a 5000 mm, corse del montante da 1200 a 2000 mm e diametri della barra di alesatura da 120 a 160 mm.

Area di lavoro (tabella)
Corsa asse X (Colonna): 5000 mm; +N x 1000
Corsa asse Y (Testata): 2000 - 5000 mm
Corsa asse Z (Montante): 1200 - 2000 mm
Corsa asse W (Mandrino di alesatura): 600 - 1000 mm
Corsa assi Z+W: 1800 - 3000 mm

TESTATA - MONTANTE (tabella)
Sezione montante: 430x430 - 500x500 mm
Diametro mandrino di alesatura: 120 - 160 mm
Trasmissione mandrino: Direct Drive
Potenza mandrino (S1): 66 - 82 kW
Coppia mandrino (S1): 1175 - 2494 Nm
Velocità mandrino: 4000 - 5000 rpm

CARATTERISTICHE DEGLI ASSI LINEARI (tabella)
Velocità rapida assi X, Y, Z, W: fino a 35000 mm/min

Note
Le strutture macchina sono sviluppate con analisi agli elementi finiti per ottimizzare le masse e garantire elevata rigidità statica e dinamica e termo-simmetria. Il montante è guidato da pattini idrostatici e la macchina è dotata di avanzati sistemi di compensazione termica per mantenere la precisione.
