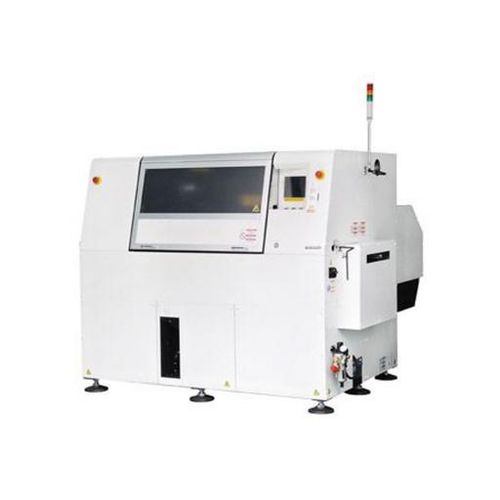

Macchina per l'inserimento di divisori AV132

pneumaticaper componente assialeper circuito stampato

La macchina per l'inserimento assiale di componenti AV ad alta velocità è caratterizzata da un design compatto e da prestazioni di 30.000 CPH. La configurazione dell'unità di alimentazione densa è disponibile in 40 o 80 ingressi di componenti con filo di ponticello opzionale e può ospitare sia il pacchetto di munizioni che la bobina. La configurazione a doppia partizione consente di velocizzare il cambio formato e di impostare il lavoro successivo mentre viene prodotto quello attuale. L'AV132 inserisce i componenti in quattro direzioni: 0°, 90°, 180° e 270°. Massimizza la produttività grazie all'uso simultaneo di componenti nastrati da 26 e 52 mm e al recupero automatico rapido e completo. - Inserimento assiale ad alta velocità. 30.000 CPH con 40 o 80 ingressi. - Riduzione dei tempi di carico grazie all'esecuzione di due PCB contemporaneamente - Basso costo per inserimento - Pannello a sfioramento facile da usare Dimensioni PCB (mm) - Da L 50 mm x L 50 mm a L 508 mm x L 381 mm Velocità massima * - 0,12 s/componente [*1] N. di ingressi componenti - 40 + 40 + JW (JW è opzionale) Componenti applicabili - Resistori 1/8 W, 1/6 W, 1/4 W, 1/2 W, filo di ponticello (filo stagnato), diodi, condensatore ceramico cilindrico Tempo di scambio del PCB - Circa 2,0 s Direzione di inserimento - 4 direzioni (0°, 90°, 180°, 270°) Sorgente elettrica * - CA trifase 200 V, 3,5 kVA [*2] Sorgente pneumatica - 0,5 MPa, 200 L/min (A.N.R.) Dimensioni (mm) * - L 3.106 mm x P 2.300 mm x H 1.575 mm [*3] Massa * - 2.648 kg [*4} Modello n. - NM-EJA5A
