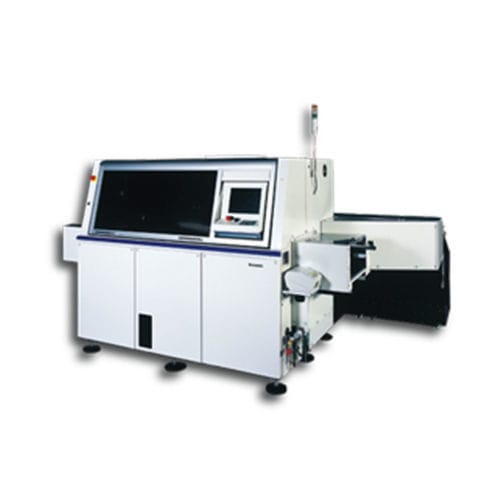

Macchina per l'inserimento per coppiglie RG131

pneumaticamanualeper componente radiale

Macchina per l'inserimento radiale di componenti ad alta densità, la RG131 con sistema di perni guida offre un inserimento stabile e ad alta densità a 14.400 cph (0,25s/componente). Questa macchina a foro passante inserisce componenti con un passo di 2,5 mm, 5,0 mm o 7,5 mm e consente l'inserimento di 40 o 80 componenti: un'ampia gamma di componenti in un ingombro compatto con un basso costo di proprietà. Il recupero automatico completo corregge gli errori di inserimento, mentre il sistema di rilevamento dei pezzi esauriti consente un rifornimento proattivo dei pezzi e promuove la produttività continua. - 4 direzioni di inserimento (0°, 90°, -90°, 180°) - Ampia gamma di passi che comprende passi da 2,5/5,0/7,5 e 10 mm in una piattaforma comune, eliminando la necessità di posizionare manualmente i componenti con passo da 10 mm dopo l'inserimento - Rilevamento automatico del recupero e dello scarico dei pezzi - La tecnologia T-Clinch programmabile avanzata garantisce inserimenti privi di interferenze eliminando i cortocircuiti sul lato inferiore del layout - Ampia gamma di componenti fino a 18 mm di diametro (ø) Dimensioni PCB (mm) - Da L 50 mm x L 50 mm a L 508 mm x L 381 mm Velocità massima * - da 0,25 s/componente a 0,6 s/componente [*1] Numero di ingressi di componenti - 40 Componenti applicabili - Passo 2,5 mm, 5,0 mm, 7,5 mm, 10,0 mm Altezza Hn=Max. 26 mm Diametro D=Max. 18 mm Resistore, condensatore elettrolitico, condensatore ceramico, LED, transistor, filtro, rete di resistori Tempo di scambio del PCB - da ~2s a circa 4s (temperatura ambiente 20℃) Direzione di inserimento - 4 direzioni (0°, 90°, -90°, 180°) Sorgente elettrica * - CA trifase 200 V, 3,5 kVA [*2] Sorgente pneumatica - 0,5 MPa, 80 L/min (A.N.R.) Dimensioni (mm) - L 3.200 x P 2.417 x H 1.620 [*3]
