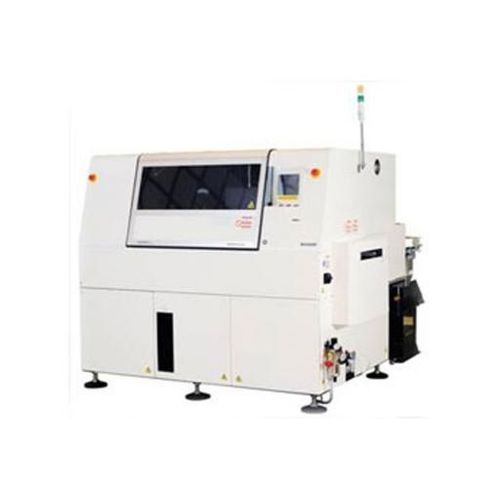

Macchina per l'inserimento per componente radiale RL132

per circuito stampato

La macchina per l'inserimento radiale di componenti ad alta velocità Panasonic Connect RL132 offre la tecnologia generation-ahead in un ingombro spazialmente efficiente. La combinazione di 25.700 CPH (.14s/componente) di velocità di inserimento, dimensioni di lavorazione delle schede fino a 650 x 381 mm, riduzione del 33% del tempo di trasferimento dei PCB, riduzione fino al 18% del consumo elettrico e di aria per inserimento e miglioramento della durata di vita dei componenti deperibili si traduce in un costo di proprietà molto basso. Questa macchina per fori passanti è dotata di un passo di 4 ed è configurabile con ingressi da 40 o 80 componenti. Inoltre, il doppio carrello diviso consente il funzionamento della macchina in modalità di scambio e il rifornimento dei pezzi durante la produzione. Inoltre, il rilevamento dei gas di scarico e il recupero automatico completo consentono una produttività non-stop. - Inserimento radiale ad alta velocità a 25.700 CPH con 40 o 80 ingressi. - Ampia gamma di passi che comprende passi da 2,5/5,0/7,5 e 10 mm in una piattaforma comune, eliminando la necessità di posizionare manualmente i componenti con passo da 10 mm dopo l'inserimento - Rilevamento automatico del recupero e dello scarico dei pezzi - La tecnologia T-Clinch programmabile avanzata garantisce inserimenti privi di interferenze, eliminando i cortocircuiti sul lato inferiore del layout - Ampia gamma di componenti fino a 23 mm di altezza con angoli di inserimento da 0° a 359° Dimensioni del PCB (mm) Da L 50 mm x L 50 mm a L 508 mm x L 381 mm Velocità massima 0.14 s/componente Numero di ingressi di componenti 40 Componenti applicabili Passo 2,5/5,0 mm (standard), 7,5 mm e 10 mm (opzione), resistore, condensatore elettrolitico, condensatore ceramico Tempo di scambio del PCB da ~2s a circa 4s (temperatura ambiente 20℃) Direzione di inserimento direzione di 360° con incremento di 1° Sorgente elettrica * cA trifase 200 V, 3,5 kVA [*1] Sorgente pneumatica 0.5 MPa, 80 L /min (A.N.R.)
