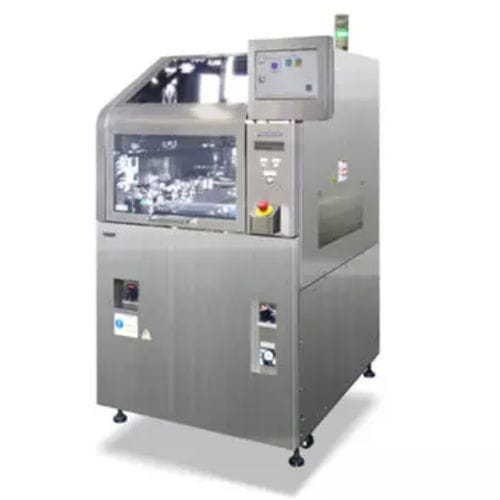

Macchina per pulizia al plasma PSX30 series

di processoper dispositivi elettronici

La tecnologia della camera a piastre parallele del pulitore al plasma PSX307 offre un'uniformità di incisione superiore rispetto ai sistemi a lotti convenzionali. Provate la pulizia della superficie prima dell'attacco del wirebond o del flip-chip, l'attivazione della superficie e il miglioramento della bagnabilità del sottofondo e dell'incapsulamento dello stampo. La variante PSX307A supporta sia i processi a livello di wafer che i processi tradizionali a livello di dispositivo su substrato. Modifica della superficie del wafer prima dello strato di isolamento, dopo lo strato di ridistribuzione, l'attacco a sfera o dopo il dicing per migliorare il processo di attacco della matrice. - Tecnologia a piastre parallele che consente l'uniformità - Substrato o wafer da 300 mm, con o senza struttura di dicing - Monitoraggio del plasma brevettato (in tempo reale) - Tracciabilità del processo a livello di unità - Opzioni di gas di processo Argon, Ossigeno o misto Metodo di pulizia - Metodo di back-sputtering RF a piastra parallela Gas per la scarica elettrica * - Ar [opzione: O2] [*1] Dimensioni del substrato (mm) * - Da L 50 x L 20 a L 250 x L 75 [*2] inclusa opzione tipo S Da L 50 x L 20 a L 330 x L 120 con opzione tipo M Spessore del substrato (mm) - da 0,5 a 2,0 Dimensioni (mm) / Massa * - L 930 x P 1.100 x H 1.450 / 555 kg L 1.764 x P 1.100 x H 1.450 / 850 kg con opzione tipo S L 1.764 x P 1.100 x H 1.450 / 770 kg con opzione tipo M [*3] Fonte di alimentazione * - CA monofase 200 V, 2,00 kVA [a pieno carico 5,00 kVA] [*4] Sorgente pneumatica - 0,49 MPa o più, 6,5 L/min [A.N.R Metodo di pulizia - Metodo di retrospruzzatura RF a piastre parallele Gas per la scarica elettrica - Ar [Opzione : O2, O2 + He]
