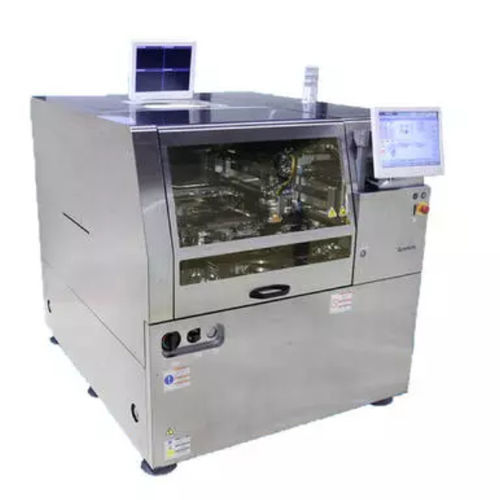

Microsaldatrice per chip flip-chip MD-P300

per microassemblaggi

Il flip chip bonder MD-P300 di Panasonic, flessibile ai processi, combina l'incollaggio di flip chip, termosonico e a termocompressione in un'unica soluzione di dimensioni ridotte. Gli strumenti di incollaggio flessibili passano direttamente dai processi termosonici a quelli C4 e TCB. Supporta inoltre substrati di wafer da 300 mm (12"). L'MD-P300 è una soluzione ideale per l'assemblaggio ibrido COB con una macchina di posizionamento SMT Panasonic in linea. Tempi di ciclo rapidi e precisione di posizionamento di +/-5μm a 0,5 secondi per CI (dry run), con processi termosonici e C4 a 0,65 secondi, inclusi i tempi di processo. - L'ispezione in tempo reale consente di ottenere una maggiore precisione di produzione - Versatilità di processo - Ideale per processori e dispositivi di potenza CMOS e MEMS - I processi di incollaggio sono disponibili cambiando gli strumenti di incollaggio, il che può essere fatto sotto la configurazione dell'unità di immersione C4 - La telecamera dello stadio di incollaggio consente l'ispezione post-incollaggio subito dopo l'incollaggio dello stampo. (OP) Precisione di posizionamento * XY (3 in condizioni PFSC): ±5 µm [*1] Dimensioni del substrato (mm) Da L 50 × L 50 a L 330 × L 330 (specifiche di riscaldamento: L 330 × L 220 mm) Dimensioni dello stampo (mm) Da L 1 × W 1 a L 25 × W 25 (termosonico: L 7 × W 7) Numero di tipi di stampo Fino a 12 tipi di prodotto (specifiche AWC) *1 tipo di ugello Alimentazione dello stampo Telaio per wafer da 12 pollici (opzione: 8 pollici) Carico di incollaggio Testa VCM: da 1N a 50 N (opzione: da 2 N a 100 N) Riscaldamento della testa Termosonico: fino a 300℃ Riscaldamento del substrato Riscaldamento costante, fino a 200℃ (Specifiche dello stadio di incollaggio di riscaldamento: dimensioni massime del substrato L 330 × L 220 mm) [*2]
