Separatore per polveri

inerzialeper depolverizzatoreconico

Panoramica
Cyclone è un'unità di separazione ciclonica progettata per rimuovere scarti e polveri da un flusso d'aria, senza dipendere principalmente da mezzi filtranti. L'unità è composta da un corpo circolare superiore, un ingresso tangenziale superiore e un cono inferiore. Un tubo cilindrico centrale (tubo assiale) è montato sull'asse del ciclone e si estende sotto l'ingresso tangenziale per permettere l'uscita dell'aria pulita.

Funzionamento
L'aria carica di polvere introdotta tangenzialmente genera un vortice nella camera. Le particelle vengono spinte verso l'esterno dalla forza centrifuga lungo la parete e si spostano verso il cono. Avvicinandosi al tubo centrale l'aria inverte direzione e risale; l'aria depurata esce attraverso il tubo mentre la polvere separata viene scaricata in una tramoggia di raccolta, in un compattatore o in una briquetatrice.

Scelte progettuali e vantaggi
L'interno del ciclone è liscio e non presenta guide a spirale che potrebbero intrappolare ritagli leggeri a trama. Il progetto non prevede parti rotanti (salvo un ventilatore di bilanciamento opzionale), riducendo la manutenzione. La geometria interna ottimizzata gestisce il flusso d'aria per limitare le turbolenze e migliorare la separazione di diversi tipi di particelle.

Caratteristiche opzionali

• Ventilatore di bilanciamento montabile sulla uscita dell'aria pulita per supportare il funzionamento.
• Rivestimento esterno fonoassorbente per installazioni sensibili al rumore.
• Filtrazione a valle del ciclone (incluso HEPA) se nella scarica permangono polveri molto fini.

Immagini (illustrative)

• Principio di funzionamento del Cyclone
• Valvola rotante sotto un piccolo Cyclone

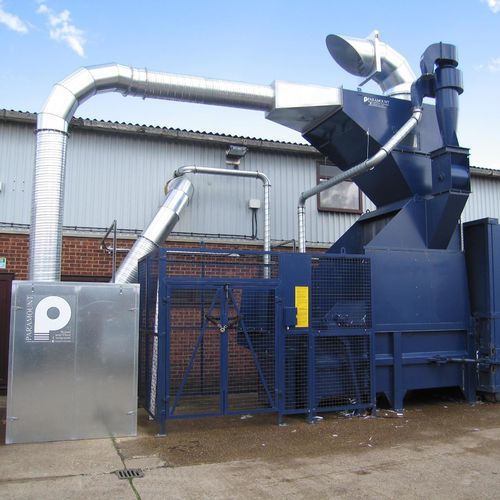

• Piccolo ciclone: rifiuti verso compattatore tramite valvola rotante

Caratteristiche / specifiche tecniche

• Tipo: Unità di separazione ciclonica (vortice)
• Costruzione: Corpo circolare superiore con ingresso tangenziale superiore e cono inferiore
• Uscita aria pulita: Tubo assiale centrale che si estende sotto l'ingresso tangenziale
• Interno: Liscio, senza guide a spirale (progettato per gestire ritagli leggeri a trama)
• Parti in movimento: Nessuna (salvo ventilatore di bilanciamento opzionale)
• Opzioni di scarico: Tramoggia di raccolta, compattatore o briquetatrice
• Aggiunte opzionali: Ventilatore di bilanciamento sull'uscita aria pulita; rivestimento esterno fonoassorbente; filtrazione post-cyclone inclusa HEPA se richiesta
