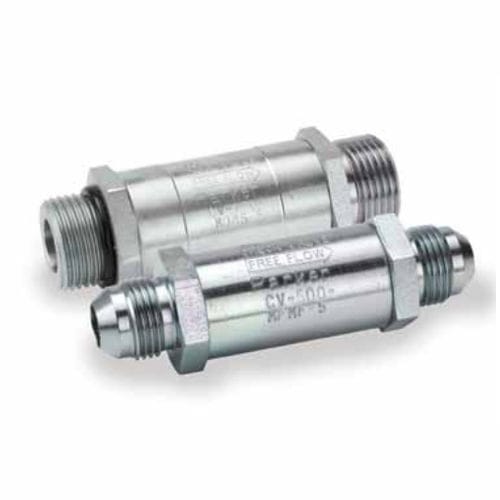

Le valvole di ritegno della serie CV (3.000) psi sono valvole unidirezionali in linea con un design modulare in due pezzi. Il corpo più grande riduce la caduta di pressione e aumenta le prestazioni. Queste valvole di ritegno hanno pressioni di rottura della molla standard di 5 e 65 psi. La serie CV è disponibile in una gamma di dimensioni fino a 1"" e portate fino a 100 gpm.
Le valvole di ritegno sono componenti importanti che spesso vengono trascurati nella realizzazione di un sistema di fluidi. Una valvola di ritegno può ottimizzare le prestazioni del sistema nei seguenti modi:
- Assicurare che il fluido idraulico scorra in una sola direzione
- Eliminare i danni potenziali dovuti alla contropressione
- Isolare sezioni di un sistema o componenti del sistema
La struttura di base della valvola di ritegno consiste in un corpo valvola con una porta di ingresso e una di uscita. All'interno, una valvola a otturatore mobile è controllata dalla pressione della molla. Nella maggior parte dei casi, la valvola è normalmente chiusa e si apre quando la pressione del fluido è superiore alla forza della molla (pressione di fessurazione), consentendo così al fluido di scorrere in una sola direzione. Quando il flusso inverso tenta di entrare attraverso l'uscita, l'otturatore si chiude e il flusso attraverso la valvola viene interrotto.
Le valvole di ritegno a sede rigida utilizzano una tenuta durevole da metallo a metallo per resistere a elevati picchi di flusso e garantire una maggiore durata.
Caratteristiche tecniche:
- Materiale: Acciaio
- Estremità delle porte di ingresso: UNF maschio, UN maschio
- Estremità delle porte di uscita: UNF maschio, UN maschio, UNS maschio
- Stili di raccordo: Da ingresso svasato maschio a uscita svasata maschio, da ingresso O-Ring Boss maschio a uscita Seal-Lok maschio
- Materiale O-ring del raccordo: Nitrile
- Pressioni di rottura opzionali disponibili
- Opzione valvola orifiziata
- Forme e configurazioni personalizzate
---
