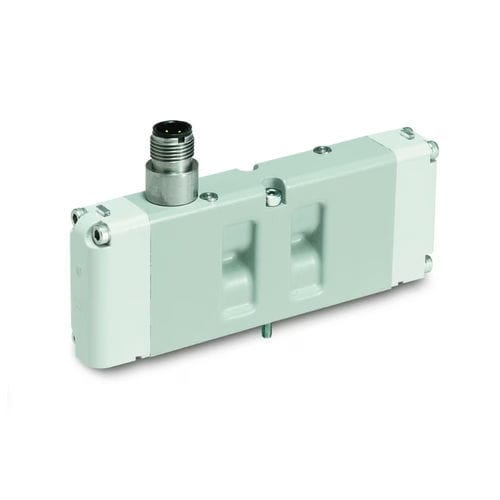

Elettrovalvola a comando assistito

a 4/3 vieper gasa collettore

Le valvole della serie H, nelle misure ISO 01 e 02, possono essere configurate come plug-in o non plug-in e possono essere montate su una base autonoma o su un collettore multiplo. La taglia 02 può essere montata su un collettore con attacchi da 1/8" NPT/BSPP, mentre la taglia 01 può essere montata su una base autonoma o su un collettore con attacchi inferiori e laterali da 1/4" NPT/BSPP. Nel caso delle valvole di tipo "plug-in" montate su un collettore, sono disponibili opzioni quali una morsettiera (solo taglia 01) o cavi di collegamento da 6" integrati nella base, oppure schede elettroniche nella base per il cablaggio collettivo nella piastra terminale sinistra. Le opzioni di cablaggio collettivo sono: D-Sub a 25 pin, morsettiera a 16 punti, M23 a 12 e 19 pin, Brad Harrison a 19 pin e un modulo driver per valvole che collega il banco di valvole a una rete industriale come: IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus/TCP, CC-Link IE, Controlnet, Profibus DP, DeviceNet o CANopen. Nel caso della valvola non a innesto, questa può essere montata su una base secondaria o su un collettore, ma le bobine vengono cablate direttamente con cavi M12. Le valvole ISO di dimensione 01 e 02 possono essere facilmente convertite in campo dall’alimentazione pilota interna a quella esterna capovolgendo la guarnizione tra valvola e base. Il funzionamento a pilotaggio interno significa che la pressione di alimentazione sulla porta n. 1 viene diretta verso l’estremità della valvola dove l’attuatore a solenoide, quando azionato, consente il passaggio della pressione di alimentazione, che viene quindi applicata al pistone per spostare il cursore. Il pilotaggio esterno si ha quando la valvola riceve la pressione “interna” da una “porta pilota esterna” anziché dalla porta n. 1. Queste valvole possono essere utilizzate con il sistema di comunicazione industriale della serie H, Turcknet o il bus di campo Moduflex. Caratteristiche/Vantaggi: • Portate multiple su un unico collettore
