Centro di sagomatura binario elettrificato punzonatura HBC-EA120-EH

di tagliopiegaturamobile

Panoramica del prodotto

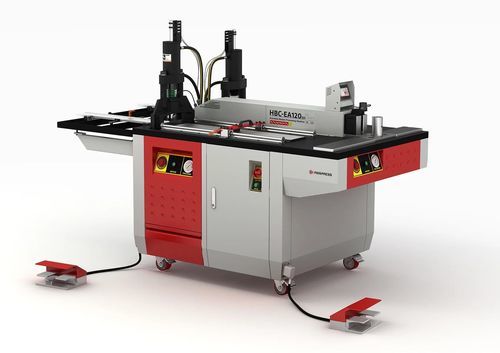

Il HBC-EA120EH è una macchina 3-in-1 per barre collettrici che integra taglio, punzonatura e piegatura in un’unica unità mobile. Lavora barre in rame e alluminio fino a 120 × 12 mm e dispone di tre gruppi idraulici indipendenti per l’uso simultaneo delle tre stazioni da parte di altrettanti operatori. Mantiene matrici intercambiabili e diversi stampi di piegatura offrendo una soluzione compatta e economica per officine e linee produttive.

Caratteristiche principali

• Tre gruppi idraulici separati: taglio, punzonatura e piegatura simultanei
• Processa rame e alluminio fino a 120 × 12 mm
• Punzionatrice con matrici cambiabili tonde M6–M18; matrici ovali e rettangolari opzionali
• Piegatrice con controllore a encoder ad alta precisione; stampi opzionali: a gradino, a spigolo, torsione
• Localizzatore laser per centraggio dei fori; diametro massimo matrice/foro Ø20 mm
• Fermo di lunghezza manuale (versione EH) e rulli laterali per movimentazione

Stazione di piegatura

• Controllore elettronico con compensazione del ritorno elastico
• Indicatore digitale dell’angolo per ripetibilità
• Piastre rotanti per proteggere la superficie della barra
• Stampi opzionali: a gradino, piegatura su bordo, torsione; stampo mobile standard raggio 12 mm

Stazione di punzonatura

• Puntatore laser per centratura dei fori
• Matrici a sgancio rapido: tonde M6–M18; ovali/rettangolari opzionali
• Piastra stripper mobile e sistema idraulico a doppio effetto per prevenire inceppamenti
• Guide regolabili e rulli laterali; fermo di lunghezza manuale con regolazione fine (EH)

Stazione di taglio

• Taglio preciso con finitura pulita del bordo
• Guida centrata e morsetto di centraggio per risultati ripetibili
• Rulli su entrambi i lati per facilitare la movimentazione
• Fermo di lunghezza manuale con regolazione ad alta precisione

Processo e capacità

• Funzioni: Taglio + Punzonatura + Piegatura (simultanei)
• Capacità massima: 120 × 12 mm
• Diametro max matrice/foro: Ø20 mm
• Materiale: Rame e Alluminio
• Fermo di posizionamento: manuale (EH)

Alimentazione e idraulica

• Tensione nominale: 380 V AC, 3/50 Hz
• Potenza elettrica totale: 3 × 1,5 kW
• Pressione di esercizio: 200 bar
• Capacità olio idraulico: 70 L (H68 consigliato)

Macchina e funzionamento

• Peso macchina: circa 700 kg
• Operatori necessari: fino a 3 (uno per stazione)
• Montaggio: mobile su ruote
• Dimensioni (L×W×H) piano principale: 238 × 110 × 100 cm

Specifiche tecniche

• Modello: HBC-EA120EH
• Funzioni: Taglio, Punzonatura, Piegatura (simultanei)
• Capacità max: 120 × 12 mm
• Matrici punzonatura: tonde M6–M18 (oval/rettang. opz.)
• Stampi piegatura: stampo mobile standard 12 mm; opzionali: gradino, bordo, torsione
• Controllore: controllore elettronico con encoder ad alta precisione
• Tensione / Frequenza: 380 V AC / 50 Hz
• Potenza totale: 3 × 1,5 kW
• Pressione esercizio: 200 bar
• Olio idraulico: H68 — 70 L
• Peso: ~700 kg
• Montaggio: ruote (mobile)
• Dimensioni piano: 238 × 110 × 100 cm
