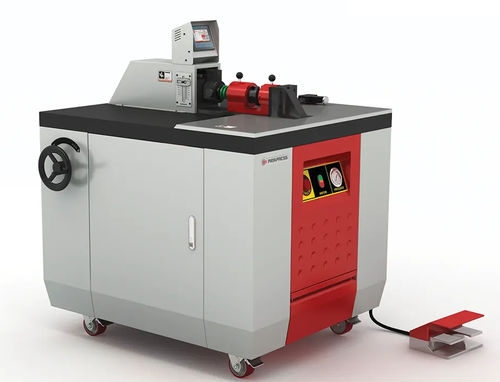

Centro di sagomatura binario elettrificato di taglio HBC-PC120

piegaturapunzonaturamobile

Panoramica
La HBC-PC120 è una macchina da officina compatta per il taglio, la punzonatura e la piegatura di sbarre in rame e alluminio. Progettata per piccoli laboratori e cantieri mobili, utilizza un unico gruppo idraulico e teste a cambio rapido per eseguire le operazioni in sequenza. Capacità fino a 120 × 12 mm; alimentazione monofase 220 V.

Funzioni principali

• Taglio, punzonatura e piegatura di sbarre in rame e alluminio (operazioni sequenziali con cambio testa).
• Funzioni per cavi tramite teste dedicate: crimpatura e taglio cavi (opzionali).
• Punzonatura con matrici circolari standard M6–M18; matrici rettangolari e ovali opzionali.
• Teste a cambio rapido (fino a cinque) per passare rapidamente tra le lavorazioni.
• Progettata per risultati ripetibili e angoli di piega controllati tramite encoder e controller elettronico.

Caratteristiche e comandi

• Controllo PLC (componenti Siemens citati) e HMI per gestione della piegatura.
• Encoder ad alta precisione per controllo coerente dell’angolo.
• Centratore laser per posizionamento preciso dei fori.
• Stazione idraulica con pompa combinata alta/bassa pressione e componenti valvole di qualità.
• Progetto per rapido cambio utensile; volantino per regolazione verticale dell’asse; pedale per avanzamento/ritorno del braccio idraulico e cicli automatici.

Specifiche (sintesi)

• Modello: HBC-PC120 (tabella: HBC-PC120-EH).
• Capacità massima (sbarra): 120 × 12 mm; lunghezza max fino a 4000 mm.
• Potenza motore totale: 1,7 kW (altri documenti indicano 1,5 kW).
• Diametro max matrice / punzonatura: ≤ Ø20 mm; intervallo punzonatura 4,5–20 mm.
• Forza piegatura / taglio / punzonatura: 160 kN (indicato).
• Gamma larghezza: 15–120 mm; spessore: 3–12 mm.
• Peso macchina: ~600 kg; ingombro principale ~1200 × 1000 × 1365 mm (tavolo citato anche come 100 × 120 × 101 cm).

Alimentazione e idraulica

• Tensione: 220 V AC monofase; frequenza: 50 Hz.
• Potenza totale: 1,7 kW (vedi nota sopra).
• Olio idraulico: ISO VG 68 (H68), capacità ~30 L.
• Pompa/valvole: pompa combinata alta/bassa pressione; marche dei componenti elencate.
• Pressione idraulica massima: 200 bar nella tabella specifiche; altre fonti indicano 150 bar — da confermare.

Elettronica e controllo

• PLC: componenti Siemens citati per PLC/HMI.
• HMI per controllo della piegatura (misure display indicate).
• Sensori: Autonics elencati; contattore AC: Schneider elencato.
• Pronta per Industria 4.0: opzioni di connettività e feedback di processo disponibili.

Funzionamento e meccanica

• Un unico gruppo idraulico — una postazione attiva alla volta (è necessario cambiare testa per cambiare funzione).
• Volantino per regolazione verticale dell’asse della barra; cambio testa ottimizzato per ridurre i tempi morti.
• Pedale per controllare il movimento del braccio idraulico e avviare il ciclo automatico.
• Dati corsa (sintesi): corse e velocità tipiche indicate nelle schede (es. corsa colpo taglio 88 mm; corsa colpo punzone 38 mm; corsa colpo piega 80 mm; velocità tipiche ~0,39 m/min).
• Montaggio: ruote per portabilità (peso ~600 kg).

Teste e utensili

• Testa di taglio — per sbarre fino a 120 × 12 mm; stampi di taglio dedicati.
• Testa di punzonatura — matrici circolari M6–M18; matrici ovali/rettangolari opzionali; centraggio laser per posizionamento preciso.
• Testa di piegatura — controller elettronico con encoder per angoli ripetibili.
• Testa di crimpatura cavi — capacità indicata sia 300 mm² sia 240 mm² in documenti differenti (capacità finale da confermare).
• Testa di taglio cavi — taglio fino a 240 mm².

Applicazioni consigliate

• Piccoli officine elettriche, costruttori di quadri e team di manutenzione che necessitano di una soluzione 3‑in‑1 compatta per sbarre conduttrici.
• Cantieri mobili e ambienti con spazio limitato in officina.
• Adatta quando le operazioni possono essere eseguite in sequenza e si utilizza il cambio rapido delle teste.
