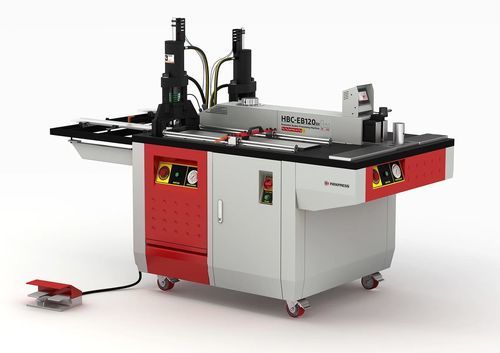

Centro di sagomatura binario elettrificato di taglio HBC-EB120-EH

punzonaturapiegaturamobile

Introduzione
Il HBC-EB120-EH è una macchina 3‑in‑1 per la lavorazione di busbar (taglio, punzonatura, piegatura) con un unico gruppo di potenza che permette funzionamento sequenziale mantenendo gli utensili e i controlli dei modelli multi‑motore. Lavora barre conduttrici in rame e alluminio fino a 120 × 12 mm. La punzonatrice accetta matrici circolari intercambiabili M6–M18; matrici ovali e rettangolari opzionali. La piegatrice supporta matrici step, edge e twist opzionali e offre un raggio di piega di 12 mm. Il controllo della piega è elettronico con encoder ad alta precisione, compensazione del ritorno elastico e indicatore digitale dell'angolo.

Funzioni principali

• Stazioni 3‑in‑1: Taglio, Punzonatura, Piegatura (selettore stazione per funzionamento sequenziale)
• Stazione piegatrice: piega fino a 120 × 12 mm; controllo elettronico con encoder e compensazione del ritorno elastico; lettura digitale dell'angolo
• Stazione punzonatrice: matrici intercambiabili M6–M18; ricerca centro con laser; matrici ovali/rettangolari opzionali
• Stazione di taglio: taglio di precisione per rame e alluminio fino a 120 × 12 mm con morsetto centralizzatore e rulli laterali
• HMI: interfaccia utente per comandi e feedback
• Guida manuale e arresto lunghezza manuale per posizionamento X/Y e misurazioni precise
• Tavolo ausiliario e rulli laterali per supportare busbar più lunghi

Utensili e accessori opzionali

• Step mold (opzionale) per pieghe molto ravvicinate
• Edge bending mold (opzionale) per pieghe dal bordo
• Twist mold (opzionale) per operazioni di torsione
• Matrici ovali e rettangolari (opzionali)
• Morsetto centralizzatore per centraggio rapido (taglio)

Note operative
Il design con un unico gruppo di potenza riduce il costo di acquisto a favore di un funzionamento sequenziale: l'operatore seleziona la stazione richiesta e la macchina assegna la potenza idraulica. Le funzioni chiave come centratura laser, indicatore digitale dell'angolo e compensazione di piega restano disponibili, offrendo una soluzione compatta e modulare per costruttori di quadri MV/LV e officine elettriche.

Tabella riassuntiva
Modello: HBC-EB120-EH
Funzioni: Taglio + Punzonatura + Piegatura (3‑in‑1)
Capacità max (sezione): 120 × 12 mm
Materiali: Rame e Alluminio
Potenza / motore: 1,7 kW (motore singolo, stazioni sequenziali)

Specifiche tecniche

• Modello: HBC-EB120-EH
• Marca: PAYAPRESS
• Funzioni: Taglio, Punzonatura, Piegatura (3‑in‑1)
• Capacità massima busbar: 120 × 12 mm
• Compatibilità materiali: rame e alluminio
• Matrici punzonatura: matrici circolari intercambiabili M6–M18; ovali/rettangolari opzionali
• Caratteristiche punzonatrice: localizzatore laser del centro
• Raggio di piega: 12 mm; supporta matrici step/edge/twist opzionali
• Controller: controller elettronico con encoder ad alta precisione, compensazione ritorno elastico, indicatore digitale angolo
• Posizionamento / arresto: arresto lunghezza manuale; guida manuale per X/Y
• Diametro max matrice/foro: ≤ 20 mm
• Potenza totale / motore: 1,7 kW (motore singolo per stazioni sequenziali)
• Tensione nominale: 380 V AC
• Frequenza: 50 Hz
• Pressione di esercizio: 200 bar
• Capacità olio idraulico: 30 L
• Peso macchina: 650 kg
• Operatori: 1–2
• Tipo di montaggio: ruote
• Dimensioni (L × W × H): 237 × 110 × 172 cm
• Accessori aggiuntivi: morsetto centralizzatore (taglio), matrici step/edge/twist opzionali, matrici ovali/rettangolari opzionali
