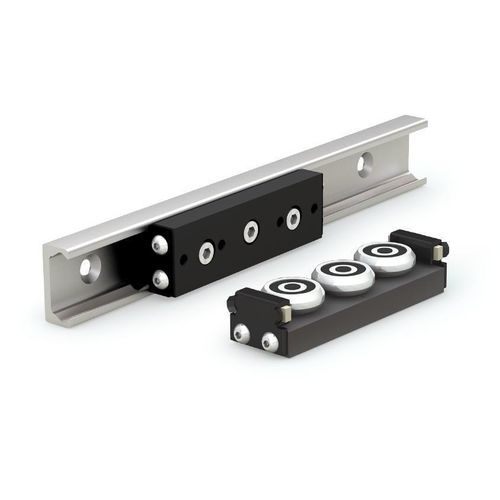

Guida lineare a rulli Rail Standard

35 mm28 mm43 mm

Panoramica
Le guide lineari standard con rotaia in acciaio combinano rotaie lineari in acciaio rettificate a U con carrelli in alluminio ad alta resistenza dotati di 3–5 rulli a camma in acciaio (concentrici ed eccentrici). La rotaia definisce la traiettoria fissa; il carrello sostiene e guida il carico in movimento. I rulli concentrici sopportano il carico; i rulli eccentrici consentono la regolazione per eliminare il gioco, assicurando un movimento fluido e controllato.

Caratteristiche di progettazione

• Corpi dei carrelli in alluminio ad alta resistenza per supporto leggero e rigido
• 3–5 rulli a camma in acciaio per carrello (tipi concentrici ed eccentrici per portata e regolazione del gioco)
• Rotaie lineari in acciaio rettificate a U per guida precisa e ripetibilità

Lubrificazione e protezione dalle contaminazioni

• Spazzole in feltro impregnate d'olio integrate che forniscono lubrificazione continua alle piste
• Lama raschiante rimuove detriti e contaminanti per proteggere le superfici di rotolamento in ambienti gravosi

Montaggio e personalizzazione

• Rotaie disponibili con foro a fondo piatto per montaggio con viti a testa sottile che restano a filo o sotto la superficie
• Opzione di montaggio countersunk (fori angolati per viti svasate che risultano completamente a filo) tramite configurazione

Prestazioni e applicazioni

• Precarico regolabile per aumentare rigidità e stabilità
• Capacità dinamica massima: 19.650 N
• Basso attrito e alta rigidità — adatte per automazione compatta ad alta velocità, movimentazione materiali e robotica
• Lunghezze delle rotaie disponibili fino a 3.200 mm

Specifiche tecniche

• Materiale del carrello: alluminio ad alta resistenza
• Materiale dei rulli: rulli a camma in acciaio (concentrici ed eccentrici)
• Numero di rulli: 3–5 rulli per carrello (dipende dal modello)
• Profilo della rotaia: rotaia lineare in acciaio rettificata a U
• Capacità dinamica massima: 19.650 N
• Lubrificazione integrata: spazzole in feltro impregnate d'olio
• Protezione dalle contaminazioni: lama raschiante
• Montaggio: foro a fondo piatto (standard) o countersunk (configurabile)
• Lunghezza massima della rotaia: fino a 3.200 mm
• Applicazioni tipiche: automazione compatta ad alta velocità, movimentazione materiali, robotica
