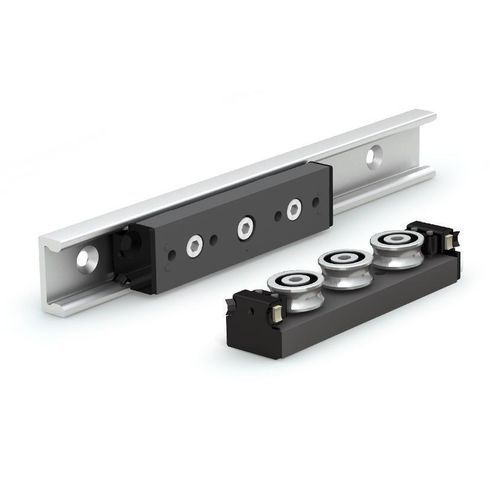

Guida lineare a rulli Rail Plus

28 mm43 mmin acciaio

Panoramica del prodotto
I sistemi di guide lineari Steel Rail Plus di PBC Linear sono progettati per risolvere problemi di disallineamento in assemblaggi a binari paralleli. Il sistema abbina binari in acciaio trafilato e zincato (disponibili in più larghezze e lunghezze fino a 5.000 mm) a carrelli leggeri in alluminio che impiegano rulli cam concentrici ed eccentrici. La precarica regolabile consente di modulare la rigidità, ottenere un moto fluido e offrire flessibilità di montaggio.

Elementi funzionali chiave

• Binari: acciaio trafilato a freddo, zincato, profili compatti a U per installazioni di automazione e robotica poco ingombranti; lunghezze fino a 5.000 mm e larghezze di esempio 28 mm e 43 mm.
• Carrelli: corpi in alluminio con 3–6 rulli cam (concentrici ed eccentrici) e precarica regolabile per tarare rigidità e comportamento di scorrimento.
• Varianti di carrello: tipi guida, flottante e rotante per rispondere a diversi requisiti di allineamento e vincolo.

Funzioni per tipo di carrello

• Carrello guida — definisce il percorso e sostiene il carico principale; i rulli forniscono vincolo a due punti nelle direzioni assiale e radiale.
• Carrello flottante — permette un leggero movimento laterale per compensare errori di distanza tra i binari mantenendo il vincolo radiale.
• Carrello rotante — consente una limitata regolazione angolare per adeguarsi a binari non perfettamente paralleli o non coplanari.

Lubrificazione e protezione dalle contaminazioni
I carrelli integrano precarica regolabile e raschiatori in feltro impregnato d'olio insieme a una lama raschiante per lubrificazione autonoma continua e protezione dai detriti, riducendo la manutenzione.

Punti salienti delle prestazioni

• Capacità dinamica massima (riferimento collezione): 20.520 N.
• Moto fluido e capacità di carico pesante grazie al design a rulli cam e alla precarica regolabile.
• Flessibilità di montaggio: opzioni di smusso su binari e compatibilità dei carrelli con componenti serie SRP.

Applicazioni
Ideale per sistemi di movimento lineare a binari paralleli che richiedono allineamento automatico o compensazione di errori di distanza/parallelismo dei binari — usi tipici: automazione, robotica, movimentazione materiali e sistemi di posizionamento pesante.

Modalità d'ordine (livello collezione)

• Sono disponibili strumenti di configurazione per dimensionare e specificare i componenti Steel Rail Plus.
• Opzioni di richiesta preventivo e ordine disponibili tramite gli strumenti del sito (configura / richiedi un preventivo).

Specifiche / Dati tecnici

• Serie / Nome modello: Steel Rail Plus
• Produttore / Marca: PBC Linear
• Materiale del binario: acciaio trafilato a freddo, zincato
• Lunghezze del binario: fino a 5.000 mm (esempi a stock: 250 mm, 500 mm, 1.000 mm; lunghezze su misura supportate)
• Larghezze del binario (esempi): 28 mm e 43 mm
• Materiale del carrello: corpi in alluminio
• Tipo di rullo: rulli cam concentrici ed eccentrici; disposizioni regolabili
• Numero di rulli per carrello: tipicamente 3–6 a seconda del modello
• Tipi di carrello: guida, flottante, rotante
• Regolabilità: precarica regolabile sui carrelli per tarare la rigidità
• Auto-lubrificazione: raschiatori in feltro impregnati d'olio e lama raschiante
• Capacità dinamica massima (riferimento collezione): 20.520 N
• Montaggio: opzioni di smusso sui binari; abbinamenti carrello/binario compatibili serie SRP
• Applicazioni tipiche: sistemi a binari paralleli, automazione, robotica, posizionamento lineare pesante che richiede compensazione del disallineamento
