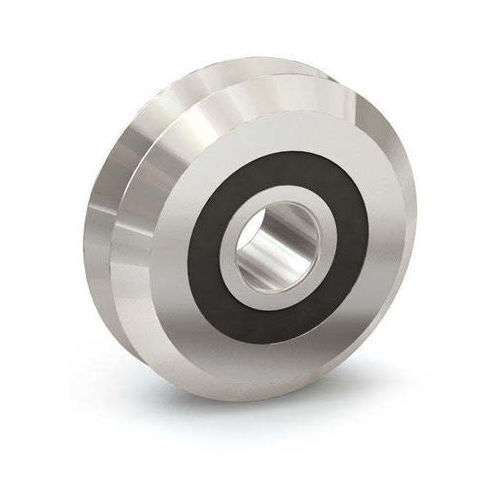

Ruota monoblocco V

in acciaio inossidabilelisciaa sfere

Panoramica
Le ruote a V sono rulli a camma di precisione con superficie di rotolamento a V progettati per scorrere su binari a V corrispondenti, piste a 90° o superfici di alberi rotondi compatibili. Le V-Wheels di PBC Linear per la serie V-Guide® adottano una configurazione a cuscinetto a contatto obliquo a doppia fila per gestire carichi radiali e assiali garantendo un moto guidato uniforme. Diametri disponibili: 20, 30, 45 e 60 mm; sono disponibili diverse varianti di materiale e tenuta per applicazioni industriali.

Caratteristiche principali

• Progettazione a doppia fila a contatto obliquo per carichi radiali e assiali combinati
• Diametri esterni: 20 mm, 30 mm, 45 mm, 60 mm
• Opzioni materiale: acciaio per cuscinetti 52100 e acciaio inox 440
• Opzioni di tenuta: schermato, sigillato (lubrificazione permanente), doppio sigillo inox
• Compatibile con boccole concentriche ed eccentriche in acciaio inox 303 per posizionamento fisso o regolazione precarico
• Adatto a guide a 90° interne/esterne e a superfici di albero rotonde compatibili

Prestazioni e valori (dati prodotto)

• Capacità di carico radiale fino a 9.991 N (2.246 lb)
• Capacità di carico assiale fino a 2.313 N (520 lb)
• Intervallo di temperatura operativa: -20 °C a 80 °C (-4 °F a 176 °F)
• Velocità di rotazione massima: 16.000 rpm
• Velocità lineare ammessa: fino a 13,23 m/s

Tabella prodotto
Codice | Diametro (mm / in.) | Peso (g / oz) | Carico radiale (N / lb) | Carico assiale (N / lb) | Materiale | Caratteristica
VW1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acciaio per cuscinetti 52100 | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acciaio per cuscinetti 52100 | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acciaio inox 440 | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1.260 / 283 | 297 / 67 | Acciaio inox 440 | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acciaio per cuscinetti 52100 | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acciaio per cuscinetti 52100 | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acciaio inox 440 | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2.730 / 614 | 632 / 142 | Acciaio inox 440 | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acciaio per cuscinetti 52100 | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acciaio per cuscinetti 52100 | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acciaio inox 440 | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6.166 / 1.386 | 1.448 / 326 | Acciaio inox 440 | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acciaio per cuscinetti 52100 | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acciaio per cuscinetti 52100 | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acciaio inox 440 | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9.991 / 2.246 | 2.313 / 520 | Acciaio inox 440 | Double Sealed

Materiali e opzioni di tenuta

• Materiali: acciaio per cuscinetti 52100 (superfici di rotolamento indurite) e acciaio inox 440 (resistenza alla corrosione)
• Cuscinetti schermati: protezione contro contaminazioni leggere
• Cuscinetti sigillati: guarnizioni e lubrificazione permanente per protezione da polvere e umidità
• Varianti doppio sigillo inox: protezione aumentata per ambienti gravosi

Boccole e installazione

• Boccole compatibili: concentriche per posizionamento fisso, eccentriche per regolazione precarico/adattamento
• Materiale delle boccole: acciaio inox 303; disponibile con fissaggi in pollici o metrici

Applicazioni

• Automazione e robotica
• Nastro trasportatore e movimentazione materiali
• Macchine industriali e attrezzature di produzione
• Dispositivi medici e di laboratorio

Specifiche tecniche

• Diametri disponibili: 20 mm, 30 mm, 45 mm, 60 mm
• Capacità radiale fino a 9.991 N (2.246 lb)
• Capacità assiale fino a 2.313 N (520 lb)
• Temperatura operativa: -20 °C a 80 °C (-4 °F a 176 °F)
• Velocità di rotazione massima: 16.000 rpm
• Velocità lineare ammessa: fino a 13,23 m/s
• Tipi di cuscinetti: shielded (52100), sealed (52100), inox sealed (440), double-sealed inox (440)
• Boccole: opzioni concentriche ed eccentriche in acciaio inox 303 (fissaggio in pollici o metrico)
• Progettazione: rulli a contatto obliquo a doppia fila con superficie di rotolamento a V
• Tipi di guide compatibili: guide a 90° interne/esterne e superfici di albero rotonde
