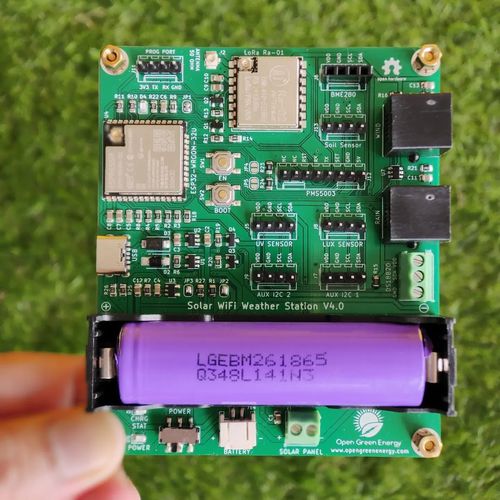

Circuito stampato multistrato

a doppia faccia5 strati6 strati

In generale, esistono schede PCB monofacciali, bifacciali e multistrato. Per alcuni apparecchi elettrici semplici, come le radio, è sufficiente un PCB monofacciale. Tuttavia, con l'evoluzione dei tempi, per i prodotti elettronici multifunzionali e di piccolo volume, i PCB monofacciali e bifacciali non sono in grado di soddisfare pienamente i requisiti, ma è necessario utilizzare schede PCB multistrato. La scheda PCB multistrato presenta numerosi vantaggi, quali: alta densità di assemblaggio e volume ridotto; la connessione tra i componenti elettronici è ridotta, la velocità di trasmissione del segnale è rapida e il cablaggio è conveniente; buon effetto di schermatura, ecc. Non c'è limite al numero di strati della scheda PCB multistrato. Attualmente, esistono più di 100 strati di schede PCB multistrato, comunemente schede PCB da 4L e 6L. Quindi, la scheda PCB multistrato si confronta con il PCB monofacciale e il PCB bifacciale, di quali strati è composta? Quali sono i loro significati e utilizzi? Diamo un'occhiata insieme. Strato del segnale Lo strato di segnale è suddiviso in strato superiore, strato centrale e strato inferiore ed è utilizzato principalmente per posizionare vari componenti o per il cablaggio e la saldatura. Strato del piano interno Lo strato del piano interno, noto anche come strato di alimentazione interna, è dedicato alla disposizione delle linee di alimentazione e delle linee di terra. Questo tipo di strato è utilizzato solo per le schede PCB multistrato. Si parla di schede a doppio strato, 4L e 6L, che si riferiscono generalmente al numero di strati di segnale e di strati di alimentazione/terra interni.
