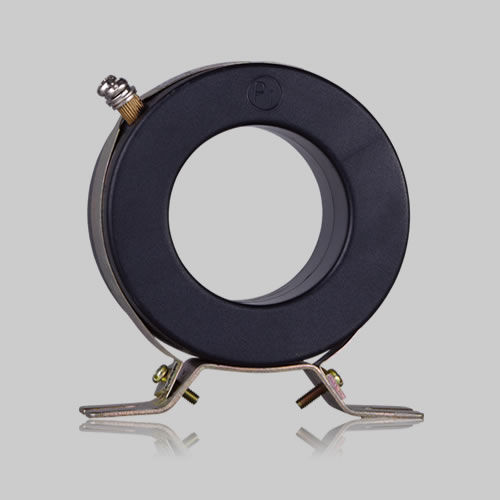

Trasformatore di corrente LMK

incapsulatoper servizio internodi protezione

Il trasformatore della serie LMK3-0.66 è un trasformatore di corrente per uso interno, adatto a circuiti con frequenza nominale di 50 Hz o 60 Hz e tensione nominale pari o inferiore a 0,66 kV. Viene utilizzato per trasmettere segnali a contatori, relè di protezione e dispositivi di controllo. Inoltre, isola i dispositivi di misura, protezione e controllo dall'alta tensione. È conforme alla norma GB1208-2006. ► Condizioni normali di funzionamento 3.1 - Temperatura ambiente: da -5 °C a +40 °C 3.2 - Umidità: fino all’80%. 3.3 - Altitudine: fino a 1000 m 3.4 - Luogo di installazione: in ambienti interni, in assenza di polvere metallica e vibrazioni evidenti. ► Parametri tecnici principali 5.1 - Tensione nominale: 0,66 kV 5.2 - Frequenza nominale: 50 Hz o 60 Hz 5.3 - Corrente nominale primaria: 10 A, 12,5 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A, 75 A 5.4 - Corrente nominale secondaria: 1 A o 5 A 5.5 - Fattore di potenza del carico secondario: 0,8 (ritardo) 5.6 - Potenza nominale di uscita: 2,5 VA, 5 VA, 10 VA, 15 VA, 20 VA quando il carico nominale del trasformatore di corrente è pari a 5 VA o 10 VA, il carico minimo è di 3,75 VA quando il carico nominale del trasformatore di corrente è superiore a 10 VA o pari a 10 VA, il carico minimo è un quarto del carico nominale. 5.7 - Classe di precisione: 1,0; 0,5; 0,2; 0,5s; 0,2s 5.8 - Resistenza di isolamento: tra la bobina primaria e quella secondaria o rispetto a terra: deve essere superiore a 20 M. 5.9 - Tensione di tenuta alla frequenza di rete: deve resistere a 3 kV (valore efficace)
