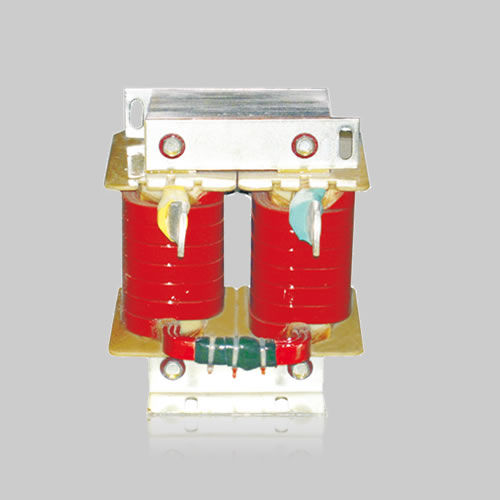

Trasformatore di potenza DCL

in resinaHVDCAC

Il reattore di filtraggio, noto anche come reattore a onda piatta in corrente continua, viene applicato sul lato CC del convertitore; la corrente che attraversa il reattore è una corrente continua con una componente alternata. Esso mantiene la componente alternata della corrente continua entro un determinato intervallo. Viene applicato al lato CC del convertitore parallelo per ridurre il limite intermittente e limitare la circolazione nella linea di circolazione; viene inoltre utilizzato per limitare rapidamente la corrente di guasto in CC e il tasso di aumento della corrente.Viene utilizzato nell'ondata piatta in corrente continua dell'inverter di tipo a tensione intermedia, che può essere impiegato per la rettifica dell'ondata piatta di potenza al fine di eliminare l'ondulazione. Il reattore a onda piatta viene utilizzato nel circuito in corrente continua dopo la rettifica. Il numero di impulsi del circuito raddrizzatore è sempre limitato e nell’uscita della tensione continua complessiva è sempre presente un ripple; poiché il ripple è dannoso, deve essere soppresso dal reattore a onda piatta. Le linee di trasmissione in corrente continua sono dotate di reattori a onda piatta, il che consente di ottenere una tensione continua in uscita vicina a quella ideale. Il reattore a onda piatta e il filtro CC costituiscono insieme il circuito di filtraggio delle armoniche CC della stazione di conversione CC-CC ad alta tensione; il reattore a onda piatta è collegato in serie tra l’uscita CC e il circuito CC di ciascun convertitore ed è una delle apparecchiature fondamentali nella stazione di conversione HVDC. Il reattore a onda piatta e il filtro in corrente continua costituiscono insieme la rete di filtraggio delle armoniche di tipo T in corrente continua, riducendo la componente impulsiva in corrente alternata e filtrando parte delle armoniche, riducendo le interferenze della linea in corrente continua sulle comunicazioni ed evitando che le armoniche influenzino l’instabilità dell’ADKUST. Caratteristiche Il reattore a onda piatta in corrente continua viene utilizzato principalmente per migliorare la qualità della rete elettrica e il fattore di potenza nel circuito. È costituito essenzialmente da due parti: il nucleo di ferro e la bobina,
