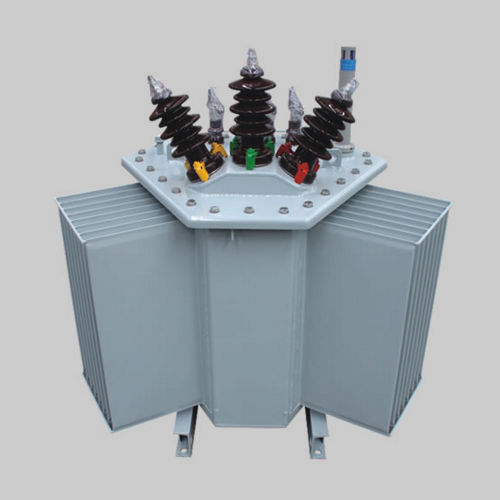

Trasformatore di distribuzione S13-M.RL

in olioad uso industrialeper rete elettrica

La gamma di potenza del trasformatore con nucleo avvolto tridimensionale S13 va da 30 a 1600 kVA. Il nucleo presenta una struttura trifase a tre colonne con telai interni ed esterni avvolti. Il trasformatore è caratterizzato da un elevato grado di meccanizzazione e da un elevato fattore di laminazione. Le bobine di alta e bassa tensione sono avvolte in modo continuo sulle colonne del nucleo, garantendo una buona concentricità e un avvolgimento compatto. I principali indicatori tecnici ed economici hanno raggiunto il livello avanzato internazionale dei prodotti simili. Il trasformatore di distribuzione a nucleo avvolto della serie S13 presenta basse perdite e la sua perdita a carico è pari a quella del nuovo trasformatore di distribuzione a nucleo laminato S11. Rispetto alla norma GB/T6415-2008 1, la perdita media a vuoto si riduce del 50%. I suoi materiali principali sono caratterizzati da un basso consumo e da un peso ridotto. La corrente a vuoto è ridotta e il flusso magnetico è completamente orientato lungo la direzione della struttura reticolare della lamiera di acciaio al silicio laminata a freddo. La sua bassa emissione acustica si riduce di circa 3-5 dB rispetto al valore standard della norma JBAT10088-2004. Presenta un’elevata resistenza ai cortocircuiti e un’elevata affidabilità. Gli elementi di serraggio tendono principalmente gli avvolgimenti, mentre l’isolante della culla in ferro e il cuscinetto a forma di scala sono integrati in un unico corpo, in modo che il corpo del trasformatore sia sottoposto a una pressione uniforme. Nucleo: viene utilizzata lamiera di acciaio al silicio laminata a freddo 30Q120. Il nucleo presenta una struttura trifase a tre colonne con telai interni ed esterni avvolti, e la colonna del nucleo ha una sezione trasversale cilindrica a gradini multilivello. Il nucleo avvolto viene ricotto e sagomato sotto vuoto. Le viti degli elementi di serraggio superiori e inferiori tensionano il corpo del trasformatore.
