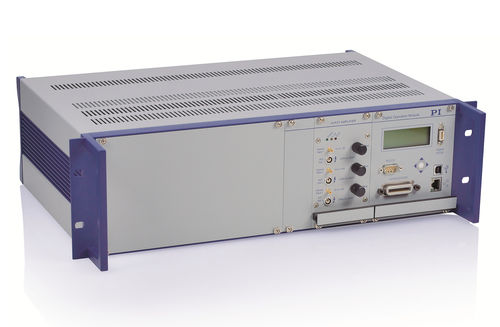

Amplificatore di potenza E-536 series

per attuatore piezoelettricopiezoa basso rumore

Alta dinamica e risoluzione fino a tre assi - Per i sistemi PicoCube P-363 - Rumore estremamente basso - Varianti: Alta dinamica e alta risoluzione Controller PicoCube in due varianti Il controller PicoCube E-536 ha tre canali amplificatori a bassissimo rumore per attuatori di taglio ad alta tensione. Il controller è stato appositamente progettato per soddisfare i requisiti degli scanner piezoelettrici PicoCube XY(Z) estremamente veloci e ad alta risoluzione. L'E-536 è offerto in due varianti per intervalli di tensione da -250 V a +250 V e consente applicazioni sia statiche che dinamiche. Il modello E-536.3x, ottimizzato per applicazioni particolarmente dinamiche, è in grado di emettere correnti di picco di 200 mA con una piccola larghezza di banda del segnale di 10 kHz. Le varianti del modello E-536.3xH con risoluzione ottimizzata raggiungono una risoluzione di posizione con il PicoCube inferiore a 0,03 nm con una potenza di picco fino a 50 W. Entrambe le varianti sono disponibili per il funzionamento ad anello chiuso e aperto. Maggiore precisione grazie ai sensori capacitivi Le versioni E-536.3C hanno un sensore integrato / servocontrollore per il funzionamento ad anello chiuso. La posizione è controllata, ad esempio, dal sistema di nanoposizionamento PicoCube con sensori capacitivi, che raggiungono una risoluzione di 0,1 nm. Campi di applicazione - Microscopia a scansione - Microscopia a forza atomica - Scansione e screening Massima risoluzione con alta dinamica Il funzionamento ad anello aperto è ideale per le applicazioni in cui sono essenziali tempi di risposta rapidi e risoluzioni molto elevate. La specifica per il feedback di posizione in valori assoluti non è significativa o è fatta da sensori esterni, come nel caso della microscopia a forza atomica.
