Macchina transfer rotante 10-15/OSE Hp LL_160
CNC10 posizionicon tavola rotante

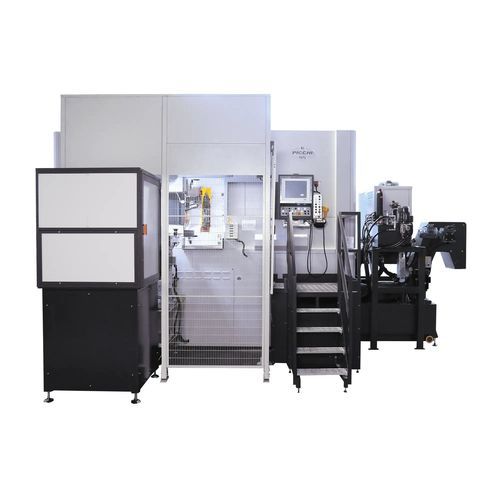

Macchina transfer rotante - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 posizioni / con tavola rotante
Macchina transfer rotante - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 posizioni / con tavola rotante
Macchina transfer rotante - 10-15/OSE Hp LL_160 - Picchi S.r.l. - CNC / 10 posizioni / con tavola rotante - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
rotante
Tipo di comando
CNC
Numero di stazioni
10 posizioni
Altre caratteristiche
con tavola rotante, per lavorazione, di maschiatura, programmabile, con carico/scarico automatizzato, ad asse orizzontale, di foratura, di alta precisione, di precisione

Descrizione

Panoramica
  • Macchina transfer rotativa progettata per produzioni da medie ad alte di raccordi idraulici, oleoidraulici e pneumatici.
  • Dotata di tavola rotante ad asse orizzontale e stazioni di lavorazione sequenziali per cicli multi-operazione completi.


Base
  • Struttura monolitica ad elevata rigidità progettata con FEM per ottimizzare rigidezza e stabilità termica.


Tavola rotante
  • Asse di rotazione orizzontale con 10 stazioni.
  • Rotazione azionata da motore di coppia con encoder diretto per il controllo di posizione.
  • Bloccaggio tavola tramite freno idraulico; componenti meccanici pressurizzati per protezione da trucioli e refrigerante.


Unità di lavoro
  • 15 unità di lavorazione con corsa di 160 mm: 7 UFE160/40 (foro/alesatura), 5 UFME160/40 (foro/maschiatura) e 3 UFME160/Re con rientro elettronico.
  • Accoppiamento mandrino ISO 40 con rapido cambio utensile.
  • Opzione "HP" per maggiore rigidità e prestazioni.
  • Opzione "Long Life" con alloggiamenti pressurizzati per evitare ingresso di trucioli/refrigerante e minimizzare l'usura della lunetta.
  • Azionamenti tramite viti a ricircolo di sfere precaricate, motorizzate con motori brushless.
  • Tre teste con rientro elettronico pressurizzate e lubrificate, movimento orizzontale su guide inclinate.


Altre caratteristiche
  • Termoregolazione: sonde per temperatura ambiente, interna macchina e del refrigerante per stabilizzare le dilatazioni e migliorare la precisione.
  • Elettronica: componenti Siemens; CNC 840D Siemens; quadri elettrici climatizzati; assistenza remota integrata.
  • Programmazione: linguaggio ISO o interfaccia Picchi user-friendly nella lingua dell'operatore.
  • Attrezzaggio e cambio: opzioni complete per attrezzaggio rapido; tempo di riattrezzaggio ≈ 60 minuti; progettazione pronta per automazione integrata.
  • Automazione: opzione robot fisso di carico/scarico montato sulla struttura con sistema di visione e elettronica integrata al controllo macchina.
  • Teleservice: manutenzione e diagnostica remota disponibili.
  • Preparazione Industria 4.0: connettività ai sistemi IT di fabbrica, monitoraggio condizioni e parametri di processo, controllo adattativo contro derive di processo.


Caratteristiche / Specifiche tecniche
  • Asse di rotazione tavola: orizzontale.
  • Numero di stazioni: 10.
  • Numero di unità di lavorazione: 15 (corsa 160 mm).
  • Accoppiamento mandrino: ISO 40.
  • Tempo di rotazione tavola: 0,2 (valore di riferimento indicato sulla scheda tecnica).
  • Opzioni principali: HP, Long Life, Termoregolazione.
  • Azionamenti assi: viti a ricircolo di sfere precaricate, motori brushless.
  • Controllo: CNC 840D Siemens.
  • Automazione: robot antropomorfo con sistema di visione (opzionale).


Denominazione modello / Marca
  • Modello: 10-15/OSE Hp LL 160
  • Marca: Picchi
