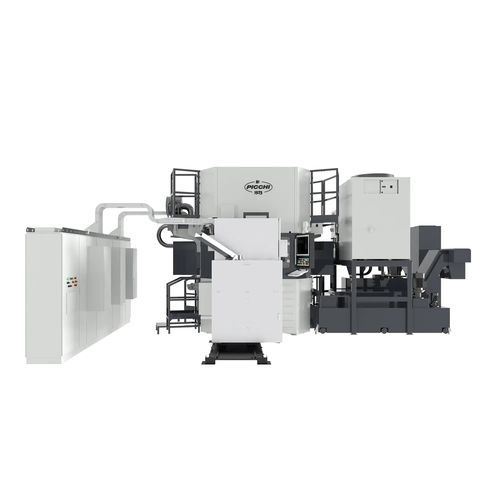

Macchina transfer rotante 14-24/VSE Hp LL

CNC14 posizionidi precisione

Panoramica
La 14-24/VSE Hp LL è una macchina transfer CNC con diamantatura integrata, progettata per l'alesatura completa dei corpi valvola del gas in produzione di serie.

Prodotto

• Tipologia: macchina transfer CNC
• Modello: 14-24/VSE Hp LL
• Funzione integrata: diamantatura (finitura)
• Applicazione principale: lavorazione completa dei corpi valvola del gas
• Famiglia di prodotto: Transfer

Applicazioni

• Produzione in serie di corpi valvola del gas e componenti idraulici/pneumatici affini
• Operazioni combinate di tornitura, fresatura e finitura con diamantatura integrata per superfici di tenuta e sede

Caratteristiche principali

• Configurazione con tavola rotante a 14 postazioni per processo transfer continuo
• 24 unità di lavorazione con corsa Z di 100 mm
• Opzione HP per maggiore rigidità e prestazioni
• Opzione Long Life per minimizzare l'usura della pinola e proteggere cuscinetti/spindle da trucioli e refrigerante
• Connessione naso mandrino ABS40 e azionamento mediante vite a sfere di precisione precaricata, motore brushless
• Manipolatore dedicato integrato per automazione di carico/scarico

Specifiche tecniche

• Produttore: Picchi
• Denominazione commerciale: 14-24/VSE Hp LL
• Numero di postazioni: 14
• Unità di lavorazione: 24 (corsa Z 100 mm)
• Potenza motore mandrino: 3 kW (S1)
• Naso mandrino: ABS40
• Velocità massima opzionale del mandrino: fino a 16.000 giri/min
• Controllo: Siemens 840D CNC; interfaccia utente disponibile nella lingua locale
• Termoregolazione: sonde per temperatura ambiente, macchina e refrigerante per stabilità dimensionale
• Connettività: teleservice e predisposizione Industry 4.0 per monitoraggio dei processi e integrazione di fabbrica
