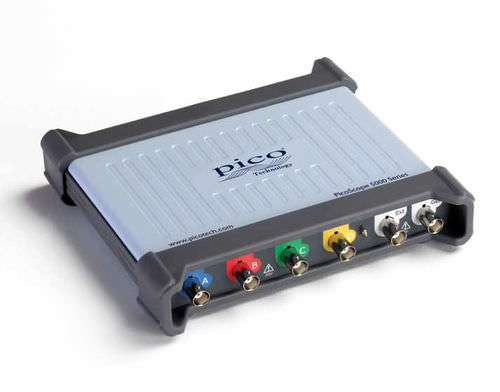

Oscilloscopio USB PicoScope 5000 series

analogico-digitaleportatilea 2 vie

Oscilloscopio USB a risoluzione flessibile - Risoluzione hardware FlexRes da 8 a 16 bit - Larghezza di banda analogica fino a 200 MHz - 1 GS/s di campionamento a 8 bit di risoluzione - 62,5 MS/s di campionamento a 16 bit di risoluzione - Fino a 512 MS di memoria di cattura - 16 canali digitali su modelli MSO - 130 000 forme d'onda al secondo - Generatore di forme d'onda arbitrarie incorporato - 18 protocolli di decodifica seriale di serie - Analizzatore di spettro fino a 200 MHz I progetti elettronici di oggi impiegano una vasta gamma di tipi di segnale: analogico, digitale, seriale (sia ad alta che a bassa velocità), parallelo, audio, video, distribuzione dell'alimentazione e così via. Tutti devono essere sottoposti a debug, misurati e validati per garantire che il dispositivo in prova funzioni correttamente e nel rispetto delle specifiche. Per gestire questa varietà di tipi di segnale, l'hardware PicoScope 5000D FlexRes impiega più ADC ad alta risoluzione ai canali d'ingresso in diverse combinazioni temporizzate e parallele per ottimizzare la velocità di campionamento a 1 GS/s a 8 bit, la risoluzione a 16 bit a 62,5 MS/s, o altre combinazioni intermedie - si seleziona la risoluzione hardware più appropriata per i requisiti di ciascuna misura. Sono disponibili modelli a 2 e 4 canali, tutti dotati di connessione USB 3.0 SuperSpeed USB 3.0, che consentono un risparmio fulmineo delle forme d'onda mantenendo la compatibilità con i vecchi standard USB. Il kit di sviluppo software PicoSDK® supporta lo streaming continuo verso il computer host a velocità fino a 125 MS/s. Il prodotto è piccolo e leggero e funziona in modo silenzioso grazie al suo design a bassa potenza senza ventola.
