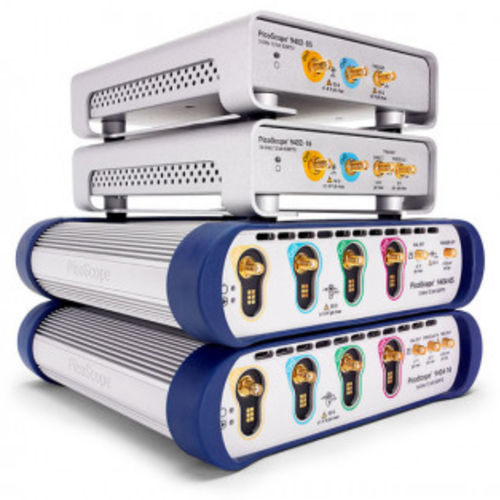

Oscilloscopio digitale PicoScope 9400 Series

analogicoportatilea 4 canali

La serie PicoScope 9400 è una nuova classe di oscilloscopi SXRTO che combina i vantaggi del campionamento in tempo reale, del campionamento in tempo equivalente e dell'elevata larghezza di banda analogica: - SXRTO (oscilloscopio in tempo reale esteso a campionatore) - 9404-16: larghezza di banda di 16 GHz, tempo di transizione di 22 ps e campionamento in tempo equivalente di 2,5 TS/s (risoluzione di 0,4 ps) - 9404-05: larghezza di banda di 5 GHz, tempo di transizione di 70 ps e campionamento di 1 TS/s (risoluzione di 1 ps) a tempo equivalente - Test di impulsi, occhi e maschere fino a 100 ps e fino a 8 Gb/s - Quattro ADC a 12 bit da 500 MS/s - Interfaccia utente Windows intuitiva e configurabile e compatibile con il touch screen - Misure integrate complete, zoom, maschere di dati e istogrammi - Campo di ingresso a fondo scala di ±800 mV in 50 Ω - Gamme da 10 mV/div a 0,25 V/div fornite dal guadagno digitale - Lunghezza della traccia fino a 250 kS, condivisa tra i canali - Recupero dati e clock opzionale (8 Gb/s su 9404-16, 5 Gb/s su 9404-05) Gli SXRTO della serie PicoScope 9400 dispongono di quattro canali di ingresso fino a 16 GHz con risoluzioni ADC, di temporizzazione e di visualizzazione leader di mercato per misurare e visualizzare con precisione segnali analogici e dati ad alta velocità. Sono ideali per catturare transizioni di impulsi e passi fino a 22 ps, impulsi fino a 45 ps e clock e dati fino a 8 Gb/s. La maggior parte delle applicazioni a elevata larghezza di banda coinvolge segnali ripetitivi o flussi di dati relativi a orologi che possono essere facilmente analizzati mediante campionamento a tempo equivalente (ETS). L'SXRTO costruisce rapidamente ETS, display di persistenza e statistiche. È dotato di un trigger integrato a larghezza di banda completa su ogni canale, con acquisizione ETS pretrigger a una frequenza di campionamento ben superiore a quella di Nyquist.
