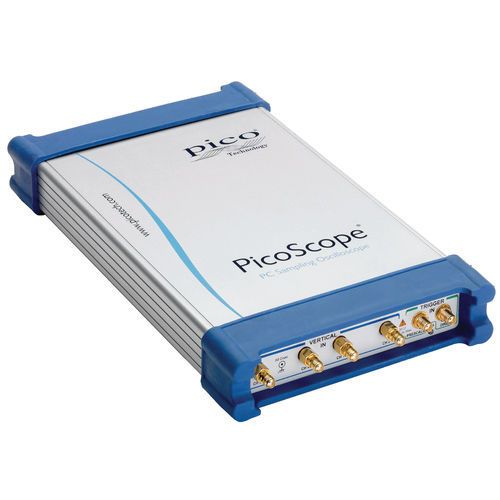

Oscilloscopio da banco PicoScope 9300 series

digitaleotticodifferenziale

Oscilloscopi di campionamento a 25 GHz con modelli TDR/TDT e ottici strumenti elettrici da 15 a 25 GHz, ottici da 9,5 GHz, TDR/TDT, a 2 e 4 canali, compatti, portatili, USB. Queste unità occupano pochissimo spazio sul banco di lavoro e sono abbastanza piccole da poter essere trasportate con il portatile per i test in loco, ma non solo. Invece di utilizzare teste di sonda remote collegate a un'unità da banco di grandi dimensioni, è possibile posizionare l'oscilloscopio proprio accanto al dispositivo da testare. Ora tutto ciò che si frappone tra l'oscilloscopio e il DUT è un breve cavo coassiale a bassa perdita. Tutto ciò che serve è incorporato nell'oscilloscopio, senza bisogno di costosi componenti aggiuntivi hardware o software. - Campionamento sequenziale a 15 TS/s (64 fs) - Fino a 15 GHz prescalato, trigger diretto a 2,5 GHz e recupero del clock a 11,3 Gb/s - ADC a 16 bit 1 MS/s leader del settore e gamma dinamica di 60 dB - Test a occhio e a maschera fino a 16 Gb/s con blocco del pattern fino a 223-1 - Interfaccia utente Windows intuitiva e compatibile con il touch screen - Misure integrate complete, istogrammazione e libreria di maschere di dati modificabili - Generatore di gradini TDR/TDT integrato, differenziale e deskewable Applicazioni tipiche - Test, assistenza e produzione di telecomunicazioni e radar - Test di fibre ottiche, ricetrasmettitori e laser - Misure di sistemi RF, a microonde e digitali gigabit - Bande radar I, G, P, L, S, C, X, Ku - Analisi di fase e temporizzazione di precisione - Progettazione e caratterizzazione di sistemi digitali - Test di diagrammi a occhio, maschere e limiti a 10 Gb/s - Ethernet, HDMI 1, HDMI 2, PCI, SATA, USB 2.0, USB 3.0 - Analisi TDR/TDT di cavi, connettori, backplane, PCB e reti - Test di fibre ottiche, ricetrasmettitori e laser - Caratterizzazione di semiconduttori
