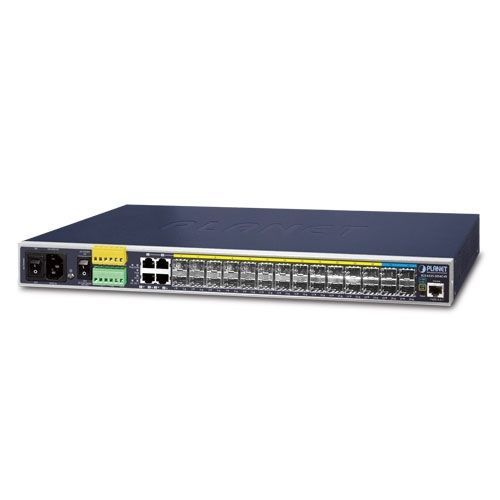

Switch Ethernet gestibile IGS-6325-20S4C4X

32 portedi livello 2di livello 3

porte in fibra da 10Gbps e porte multiple in fibra a doppia velocità per reti ad alta velocitàLo switch industriale gestito Layer 3 PANET IGS-6325-20S4C4X dispone di 14 porte SFP da 100/1000Mbps, 4 porte TP condivise, 10 porte SFP da 100/1000/2500Mbps, 4 porte SFP+ da 10G e routing IP Layer 3 in un case 1U. Con un uplink da 10 Gbps, l'IGS-6325-20S4C4X è in grado di gestire quantità di dati estremamente elevate in una topologia sicura di collegamento a un backbone industriale o a server ad alta capacità. L'IGS-6325-20S4C4X è in grado di fornire un fabric switch non bloccante e un throughput wire-speed fino a 158Gbps in un intervallo di temperatura compreso tra -40 e 75 gradi C. Semplifica notevolmente le operazioni di aggiornamento della LAN industriale per soddisfare le crescenti esigenze di larghezza di banda. Inoltre, adotta il design "Front Access" di facile utilizzo per facilitare il cablaggio e la manutenzione dell'IGS-6325-20S4C4X quando viene collocato nell'armadio.Supporto Routing Layer 3L'IGS-6325-20S4C4X consente all'amministratore di aumentare comodamente l'efficienza della rete configurando manualmente il routing statico Layer 3 IPv4/IPv6 VLAN e automaticamente le impostazioni IPv4 OSPFv2 (Open Shortest Path First). L'OSPF è un protocollo di routing dinamico interno per sistemi autonomi basato sullo stato dei collegamenti. Il protocollo crea un database per lo stato dei collegamenti scambiando gli stati dei collegamenti tra gli switch di livello 3, quindi utilizza l'algoritmo Shortest Path First per generare una tabella di rotte basata su tale database.Soluzione di rete per la sicurezza informatica per ridurre al minimo i rischi di sicurezzaLa funzione di sicurezza informatica inclusa per proteggere la gestione degli switch in una rete mission-critical non richiede praticamente alcuno sforzo e costo di installazione. Per una gestione efficiente, lo switch IGS-6325-20S4C4X è dotato di interfacce di gestione console, web e SNMP. Grazie all'interfaccia di gestione integrata basata sul web, l'IGS-6325-20S4C4X offre una funzione di gestione e configurazione facile da usare e indipendente dalla piattaforma. L'IGS-6325-20S4C4X supporta SNMP e può essere gestito tramite qualsiasi software di gestione basato sul protocollo SNMP standard. Per ridurre i tempi di apprendimento del prodotto, l'IGS-6325-20S4C4X offre comandi simili a quelli di Cisco tramite Telnet o porta console e il cliente non deve imparare nuovi comandi da questi switch. Inoltre, l'IGS-6325-20S4C4X offre una gestione remota sicura grazie al supporto delle connessioni SSHv2, TLSv1.2 e SNMP v3, in grado di crittografare il contenuto dei pacchetti ad ogni sessione.Modbus TCP fornisce una connettività di rete flessibile per l'automazione di fabbricaCon il protocollo Modbus TCP/IP supportato, l'IGS-6325-20S4C4X può facilmente integrarsi con i sistemi SCADA, i sistemi HMI e altri sistemi di acquisizione dati negli stabilimenti. Consente agli amministratori di monitorare in remoto le informazioni operative, le informazioni sulle porte e lo stato delle comunicazioni dello switch Ethernet industriale, consentendo così di migliorare il monitoraggio e la manutenzione dell'intera fabbrica.1588 L'IGS-6325-20S4C4X è ideale per le applicazioni di telecomunicazione e carrier Ethernet, in quanto supporta la fornitura di servizi MEF e soluzioni di temporizzazione su pacchetto per IEEE 1588 ed Ethernet sincrono.Alimentazione ridondante CA e CC per garantire il funzionamento continuoL'IGS-6325-20S4C4X dispone di un'alimentazione CA da 100~240 V e di un'alimentazione doppia CC da 24~60 V utilizzata come alimentazione ridondante per garantire il funzionamento continuo. Il suo sistema di alimentazione ridondante è stato progettato specificamente per gestire le esigenze delle strutture ad alta tecnologia che richiedono la massima integrità energetica. Inoltre, grazie all'alimentazione da 24~60 V CC, l'IGS-6325-20S4C4X può essere utilizzato come dispositivo di livello telecom e collocato in quasi tutti gli ambienti difficili.Ingresso digitale e uscita digitale per allarme esternoL'IGS-6325-20S4C4X aiuta gli amministratori di rete a gestire in modo efficiente le situazioni di rete impreviste, fornendo un ingresso digitale e un'uscita digitale per il dispositivo di allarme esterno sul pannello frontale. L'ingresso digitale può essere utilizzato per rilevare e registrare lo stato dei dispositivi esterni, come ad esempio il rilevatore di intrusione. L'uscita digitale può essere utilizzata per inviare un allarme quando l'IGS-6325-20S4C4X ha un collegamento alla porta o un'interruzione dell'alimentazione.Allarme efficace per una migliore protezioneL'IGS-6325-20S4C4X supporta una funzione di allarme di guasto che può avvisare gli utenti quando c'è qualcosa che non va con gli interruttori. Grazie a questa funzione ideale, gli utenti non dovranno perdere tempo per individuare il problema. L'IGS-6325-20S4C4X supporta la tecnologia ad anello ridondante e dispone di una forte e rapida capacità di auto-ripristino per prevenire interruzioni e intrusioni esterne. Incorpora la tecnologia avanzata ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), il protocollo Spanning Tree (802.1s MSTP) e il sistema di alimentazione ridondante nella rete di automazione industriale del cliente per migliorare l'affidabilità e i tempi di attività del sistema in ambienti di fabbrica difficili. In una semplice rete ad anello, il tempo di ripristino del collegamento dati può raggiungere i 10 ms.IPv6/IPv4 Dual StackSupportando sia i protocolli IPv6 che IPv4, l'IGS-6325-20S4C4X aiuta i data center, i campus, le telecomunicazioni e molto altro ancora a vivere l'era IPv6 con un investimento minimo, in quanto le strutture di rete non devono essere sostituite o revisionate se si configura la rete edge IPv6 FTTx.Robuste funzioni di livello 2L'IGS-6325-20S4C4X può essere programmato per funzioni avanzate di gestione dello switch, come l'aggregazione dinamica dei collegamenti delle porte, la VLAN Q-in-Q, la VLAN privata, il protocollo MSTP (Multiple Spanning Tree Protocol), il QoS da livello 2 a livello 4, il controllo della larghezza di banda e lo Snooping IGMP/MLD. Grazie all'aggregazione dei collegamenti delle porte di supporto, l'IGS-6325-20S4C4X consente di combinare un trunk ad alta velocità con più porte in fibra e supporta anche il fail-over.Potente sicurezzaL'IGS-6325-20S4C4X offre una lista di controllo degli accessi (ACL) completa da Layer 2 a Layer 4 per garantire la sicurezza dell'edge. Può essere utilizzata per limitare l'accesso alla rete negando i pacchetti in base all'indirizzo IP di origine e di destinazione, alle porte TCP/UDP o alle applicazioni di rete tipiche definite. Il meccanismo di protezione comprende anche l'autenticazione 802.1X basata su porte e MAC per utenti e dispositivi. Grazie alla funzione VLAN privata, è possibile impedire la comunicazione tra le porte edge per garantire la privacy degli utenti. L'IGS-6325-20S4C4X offre anche le funzioni DHCP Snooping, IP Source Guard e Dynamic ARP Inspection per prevenire gli attacchi allo snooping IP e scartare i pacchetti ARP con indirizzo MAC non valido. Gli amministratori di rete possono ora costruire reti aziendali altamente sicure con tempi e sforzi notevolmente inferiori rispetto al passato.Eccellente controllo del trafficoL'IGS-6325-20S4C4X è dotato di potenti funzioni di gestione del traffico e QoS per migliorare i servizi di connessione di telecomunicazioni e ISP. Le funzioni QoS includono classificatori di traffico Layer 4 a velocità cablata e limiti di larghezza di banda, particolarmente utili per le unità multi-tenant, le unità multi-business, le applicazioni Telco e i fornitori di servizi di rete. Inoltre, consente all'ambiente industriale di sfruttare appieno le limitate risorse di rete e garantisce le migliori prestazioni nella trasmissione VoIP e di videoconferenze.Soluzione Ethernet 10Gb flessibile ed estensibile10G Ethernet rappresenta un grande salto nell'evoluzione di Ethernet. Ciascuno degli slot SFP+ 10G dell'IGS-6325-20S4C4X supporta la tripla velocità e 10GBASE-SR/LR, 2500BASE-X o 1000BASE-SX/LX. Grazie alla capacità di collegamento Ethernet 10G a 4 porte e alla capacità di collegamento Ethernet 1G a 4 porte aggiuntive, l'amministratore può scegliere in modo flessibile il ricetrasmettitore SFP/SFP+ adatto in base alla distanza di trasmissione o alla velocità di trasmissione richiesta per estendere la rete in modo efficiente. L'IGS-6325-20S4C4X offre un'ampia larghezza di banda e una potente capacità di elaborazione.Meccanismo intelligente di diagnosi SFPL'IGS-6325-20S4C4X supporta la funzione SFP-DDM (Digital Diagnostic Monitor) che aiuta notevolmente l'amministratore di rete a monitorare facilmente i parametri in tempo reale dell'SFP, come la potenza di uscita ottica, la potenza di ingresso ottica, la temperatura, la corrente di polarizzazione laser e la tensione di alimentazione del ricetrasmettitore.Caratteristiche principali14 slot SFP 100/1000BASE-X10 slot SFP 100/1000/2500BASE-X4 porte RJ45 10/100/1000BASE-T, condivise da Port-1 a Port-44 slot SFP+ 10GBASE-SR/LR, compatibili con 1000BASE-SX/LX/BX e 2500BASE-X SFPRJ45 a interfaccia console RS232 per la gestione e l'impostazione di baseConformità hardwareUn ingresso di alimentazione da 100 a 240 V CA o doppio 24-60 V CC, alimentazione ridondante con protezione dall'inversione di polaritàProtezione da guasti di alimentazione ridondante attivo-attivoBackup di guasti di alimentazione catastrofici su un'alimentazioneTolleranza agli errori e resilienza Design montabile su rack da 19 polliciCustodia in metallo IP30Supporta la protezione EFT 6000V DC e la protezione Ethernet ESD 6000V DCTemperatura operativa da 40 a 75 gradi C per l'ingresso di alimentazione DC-temperatura operativa da 10 a 60 gradi C per l'ingresso di alimentazione DCtemperatura di funzionamento da 10 a 60 gradi C per l'ingresso di alimentazione CAIngresso digitale e uscita digitale2 ingressi digitali (DI)2 uscite digitali (DO)Integra i sensori nel sistema di allarme automaticoTrasferisce gli allarmi alla rete IP tramite e-mail e trappola SNMPCaratteristiche di routing IP di livello 3Supporta un massimo di 128 rotte statiche e la riepilogo delle rotteIl protocollo di routing dinamico supporta OSPFv2L'interfaccia di routing offre una modalità di routing per VLANCaratteristiche di livello 2Le elevate prestazioni dell'architettura Store-and-Forward, e il filtraggio runt/CRC elimina i pacchetti errati per ottimizzare la larghezza di banda della reteSupporto per il controllo delle tempesteBroadcast/Multicast/Unicast sconosciutoSupporta VLANIEEE 802.1Q tagged VLANFino a 4K gruppi VLAN, su 4096 ID VLANFornisce supporto Bridging (VLAN Q-in-Q) (IEEE 802.1ad)Private VLAN Edge (PVE)VLAN basata su protocolloVLAN basata su MACVLAN basata su subnetIPVRSupporta Spanning Tree ProtocolIEEE 802.1D Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1s Multiple Spanning Tree Protocol (MSTP), spanning tree per VLANBPDU GuardSupporta Link Aggregation802.3ad Link Aggregation Control Protocol (LACP)Cisco ether-channel (trunk statico)Massimo 14 gruppi di trunk, fino a 80 Gbps di larghezza di banda (modalità full duplex)Fornisce il mirroring delle porte (molti a uno)Il mirroring delle porte monitora il traffico in entrata o in uscita su una determinata portaProtezione da loop per evitare loop di trasmissioneSupporta ERPS (Ethernet Ring Protection Switching)Compatibile con il rilevamento dei collegamenti unidirezionali Cisco (UDLD)directional link detection(UDLD) di Cisco che monitora un collegamento tra due switch e blocca le porte su entrambe le estremità del collegamento se questo si interrompe in un punto qualsiasi tra i due dispositiviQualità del servizioIngress shaper e egress rate limit per porta controllo della larghezza di banda8 code prioritarie su tutte le porte dello switchClassificazione del traffico 802.1p CoSToS eSCoS.1p CoSToS/DSCP/Precedenza IP dei pacchetti IPv4/IPv6Numero di porta TCP/UDP Tipica applicazione di retePolitiche CoS a priorità rigorosa e WRR (Weighted Round Robin)Traffic policing sulla porta dello switchRemarking DSCPVoice VLANMulticastSupporta IPv4 IGMP snooping v1, v2 e v3Supporta IPv6 MLD snooping v1 e v2Supporta la modalità QuerierIPv4 IGMP snooping port filteringIPv6 MLD snooping port filteringMVR (Multicast VLAN Registration)SicurezzaAutenticazioneIEEE 802.1x basata su porta/MAC per l'autenticazione dell'accesso alla reteIEEE 802.1x con VLAN ospiteClient RADIUS integrato per collaborare con i server RADIUSAutenticazione degli utenti RADIUS/TACACS+Lista di controllo degli accessiLista di controllo degli accessi basata su IPLista di controllo degli accessi basata su MACLista di controllo degli accessi basata su MACLista di controllo degli accessi (ACL)basato su MAC (ACL)Collegamento indirizzo MAC/IP sorgenteDHCP Snooping per filtrare i messaggi DHCP non attendibiliDynamic ARP Inspection scarta i pacchetti ARP con un collegamento indirizzo MAC/indirizzo IP non validoIP Source Guard previene gli attacchi di spoofing IPGestione dell'accesso all'indirizzo IP per prevenire le intrusioni non autorizzateGestioneIPv4 e IPv6 dual stackGestione dello switch InterfacceConsole/Interfaccia linea di comando TelnetGestione dello switch webSNMP v1, v2c e v3 Gestione switchSSHv2 e TLSv1.2 accesso sicuroGestione SNMPQuattro gruppi RMON (cronologia, statistiche, allarmi ed eventi)Trap SNMP per le interfacce, e eventi)Trap SNMP per la notifica di Link Up e Link Down dell'interfacciaGestione indirizzi IPv6/NTPClient Trivial File Transfer Protocol (TFTP) integratoBOOTP e DHCP per l'assegnazione dell'indirizzo IPManutenzione del sistemaCaricamento/scaricamento del firmware tramite HTTP/TFTPulsante di reset per il riavvio del sistema o il ripristino dei valori di fabbricaDue immaginiRelazione DHCP e opzione 82Server DHCPControllo dei livelli di privilegio dell'utenteNTP (Network Time Protocol)Link Layer Discovery Protocol (LLDP) e LLDP-MEDDiagnostica di reteSFP-DDM (Digital Diagnostic Monitor)La tecnologia di diagnostica dei cavi fornisce il meccanismo per rilevare e segnalare potenziali problemi di cablaggioPing remoto ICMPv6/ICMPv4Allarme remoto SMTP/SyslogLog di sistemaSistema PLANET NMS e Smart Discovery Utility per la gestione dell'implementazioneSpecificheDimensioni (L x P x A): 444 x 200 x 44.2 mm, altezza 1UPeso: 2,935 kgConsumo di energia: Ingresso CA: Max. 38.3 watt/131,4 BTU; Ingresso CC: Max. 41.4 watt/142 BTUPerogative di alimentazione - AC: AC 100~240V, 50/60Hz 1APerogative di alimentazione - DC: DC 24~60V, 2,25ATemperatura di funzionamento: -10 ~ 60°C per l'ingresso di alimentazione AC; -40 ~ 75°C per l'ingresso di alimentazione DCTemperatura di stoccaggio: -40 ~ 80°CUmidità relativa: 5 ~ 95% (senza condensa)
