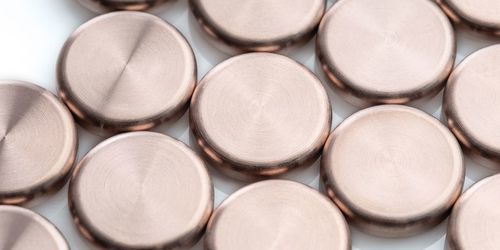

Contatto elettrico in tungsteno

di rameper contattoreper disgiuntore

Panoramica del prodotto
Materiali di contatto a basso contenuto di gas progettati per l’uso in camere sotto vuoto. I contatti di commutazione in tungsteno‑rame (WCu) e carburo di tungsteno‑rame (WCCu) commutano in modo affidabile elevati correnti di cortocircuito in contattori a vuoto, sistemi in circuito chiuso e recloser nell’intervallo 7,2–24 kV e possono superare un milione di cicli di commutazione.

Vantaggi principali

• Elevata resistenza all’erosione da arco
• Eccellente conducibilità elettrica
• Buona resistenza alla saldatura da contatto
• Corrente di taglio molto bassa

Materiali disponibili

• VFG10 — W 90 % in peso / Cu 10 % in peso (Vacuum Fine Grained, ultrapuro)
• VFG20 — W 80 % / Cu 20 % (Vacuum Fine Grained, ultrapuro)
• WCCu30 — WC 70 % / Cu 30 % (alternativa economica formulata per il vuoto)

Produzione
I compositi sono prodotti mediante metallurgia delle polveri: miscelazione delle polveri di base, pressatura e sinterizzazione. Questo processo consente di ottenere un’elevata densità del materiale (>97 %) e le proprietà elettriche e meccaniche richieste.

Proprietà tipiche (riepilogo)
Materiali: VFG10, VFG20, WCCu30
WC (peso %): 0, 0, 70
W (peso %): 90, 80, 0
Cu (peso %): 10, 20, 30
Densità (g/cm3): 16,5 ; 15,2 ; 12,2
Conducibilità elettrica (m/Ω·mm2): 22 ; 25 ; 15
Durezza HV30: 220 ; 210 ; 230

Specifiche tecniche

• Materiali: WCu (VFG10, VFG20) e WCCu30
• Intervallo d’impiego: 7,2–24 kV (contattori a vuoto, sistemi in circuito chiuso, recloser)
• Resistenza ai cicli: >1.000.000 di cicli di commutazione (dipende dalle condizioni)
• Qualità VFG: Vacuum Fine Grained — ultrapuro, alta conducibilità
• Gradi disponibili: VFG10 (W90/Cu10), VFG20 (W80/Cu20), WCCu30 (WC70/Cu30)
• Densità e conducibilità tipiche come sopra indicate
• Processo produttivo: metallurgia delle polveri (miscelazione, pressatura, sinterizzazione) per ottenere >97 % di densità
