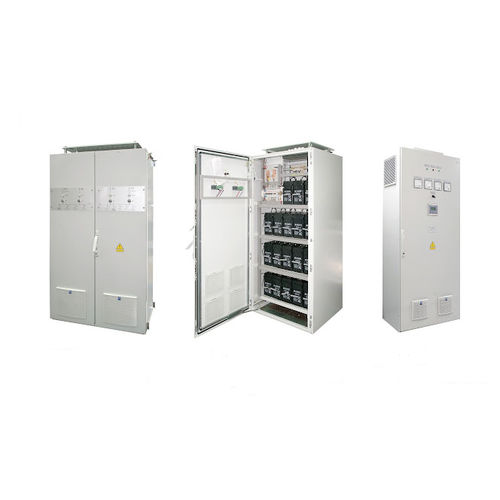

UPS trifase

DCAC

Il sistema di alimentazione ininterrotta è fornito per l'alimentazione dei consumatori con corrente continua e alternata ininterrotta. Il sistema di alimentazione ininterrotta è composto da: unità di carica e raddrizzamento; batteria di accumulo (AB) con unità di protezione e commutazione (quadro elettrico UPS); inverter di sorgente di tensione (armadio inverter di sorgente di tensione) con filtro sinusoidale; canale di alimentazione di riserva (bypass); trasformatori di accoppiamento. La tensione della batteria di accumulo viene selezionata anche in base alla richiesta del cliente e alla disponibilità di utenze in corrente continua. Il quadro di comando CC può essere combinato con l'unità di carica e raddrizzamento in un unico armadio. Il quadro di comando CA può essere combinato con l'inverter di fonte di tensione in un unico armadio. L'alimentazione può essere fornita da uno o due ingressi. Nel caso di un ingresso, se la tensione in ingresso è disponibile, l'alimentazione viene trasferita dall'ingresso all'uscita tramite un canale a doppia conversione o un canale di bypass. Quando la tensione di ingresso è scollegata, il carico continua a essere alimentato dalla batteria di accumulo e dall'inverter. Di norma, la capacità della batteria di accumulo viene selezionata in base all'alimentazione del carico per due ore. In caso di due ingressi, le utenze vengono alimentate dall'ingresso con tensione. Solo in caso di assenza di tensione su entrambi gli ingressi, il carico viene alimentato dalla batteria di accumulo e dall'inverter.
