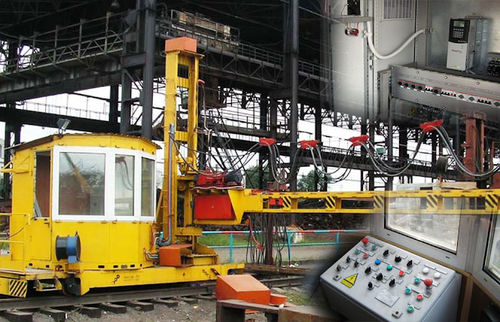

Manipolatore elettrico МGR-1400

per sollevamentodi caricoindustriale

Manipolatore di taglio a gas Il manipolatore di taglio a gas МGR-1400 è un'apparecchiatura elettrica per il controllo dei detriti ingombranti e degli scarti di lavorazione nelle officine di taglio a caduta degli impianti metallurgici e degli impianti Vtorchermet. Il МGR-1400 esegue le seguenti operazioni: -movimento lungo l'area di lavoro; -Spostamento del braccio con la fresa verso l'alto e verso il basso per la regolazione dell'altezza della fresa; -rotazione del braccio con la fresa con un angolo di 140° per individuare il punto di taglio; -spostamento della slitta con la fresa lungo il braccio; -rotazione della fresa con un angolo di 10° rispetto alla posizione verticale. L'equipaggiamento elettrico del МGR-1400 comprende: quadro di comando degli azionamenti; pannello di controllo dell'operatore; azionamenti elettrici (azionamento di movimento del carrello, azionamento di rotazione del braccio, azionamento di sollevamento del braccio, azionamento di rotazione della fresa, azionamento del soffiatore, azionamento di movimento della slitta della fresa - regolato); freni per l'azionamento di movimento del carrello, l'azionamento di rotazione del braccio e l'azionamento di sollevamento del braccio; interruttori di fine corsa; unità di accensione; valvole elettromagnetiche; sistema di controllo della temperatura per le unità di riscaldamento dell'ossigeno e dei gas da taglio. Il sistema è composto da elementi riscaldanti, misuratore-regolatore e sensore di resistenza; sistema di controllo del clima nel locale dell'operatore; apparecchiature ausiliarie. -SISTEMI FUNZIONALI L'impianto elettrico del МGR-1400 è costituito dai seguenti sistemi funzionali: -circuito di alimentazione; -sistema di controllo operativo, indicazione e segnalazione; -Sistema di controllo del clima; -Sistema di illuminazione; -sistema di taglio; -sistema di interblocco degli azionamenti. La parte di potenza è eseguita come unità separata, situata all'interno dell'armadio di comando. Il circuito di potenza provvede all'avvio, all'arresto e al cambio di direzione dei motori di azionamento.
