Inverter di frequenza trifase

digitaleIP20IP54

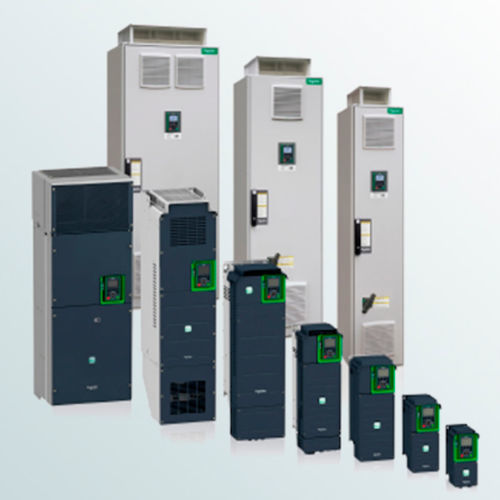

I convertitori di frequenza compatti Schneider Electric della serie ATV sono convertitori con circuito a tensione intermedia, realizzati con transistor IGBT con modulazione a larghezza di impulso. Convertono un sistema di corrente trifase a frequenza e ampiezza costanti in un sistema di corrente trifase a frequenza e tensione variabili. I convertitori di frequenza sono disponibili per motori con capacità da 0,75 kW a 355 kW. Nella versione standard, funzionano in modalità a due quadranti. Su richiesta aggiuntiva (opzionale), i convertitori di frequenza possono funzionare in modalità a quattro quadranti. A tal fine, il chopper di frenatura è integrato nel convertitore o il modulo di recupero dell'energia è fornito in aggiunta. L'acceleratore di circuito è integrato in tutti i convertitori di frequenza. Per il controllo e l'assistenza viene utilizzato un pannello grafico con indicazione LCD, dotato di caratteri cirillici e testi in più lingue. I convertitori di frequenza funzionano con un basso livello di rumore e di perdite. La frequenza di modulazione dell'inverter viene impostata durante la regolazione in un intervallo compreso tra 1 e 16 kHz. Vantaggi dell'applicazione: elevata dinamica di prova della coppia di funzionamento del motore grazie al sistema di controllo vettoriale a componenti correnti; avvio a coppia costante ed elevata precisione di rotazione; i convertitori di frequenza sono resistenti al funzionamento a vuoto, ai cortocircuiti e ai guasti a terra, a qualsiasi deviazione della rete di alimentazione e del carico; implementazione di azionamenti singoli e multimotore nel processo tecnologico; l'involucro in acciaio zincato offre la massima protezione contro le interferenze e gli impatti meccanici e climatici. La frequenza di rotazione degli azionamenti viene regolata in modo fluido e con basse perdite in un'ampia gamma di caratteristiche meccaniche del motore, grazie all'applicazione del sistema di controllo digitale,
