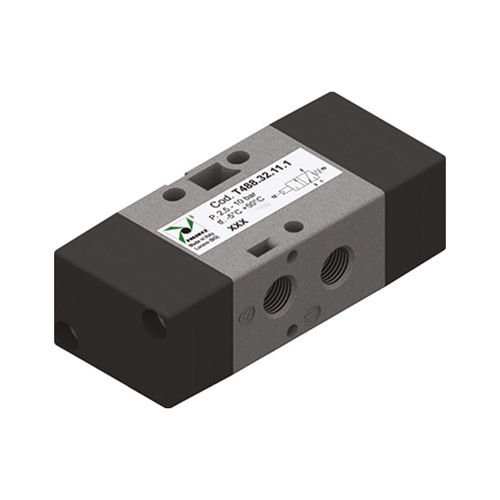

Distributore pneumatico a cassetto T400 series

ad azionamento pneumaticoazionato tramite solenoide3/2

La serie T400 comprende una vasta gamma di valvole ed elettrovalvole, con svariati tipi di azionamenti, con connessioni da G1/8″ (T488) e G1/4″ (T424), realizzate con i componenti principali in tecnopolimero ad alte prestazioni. L’impiego del tecnopolimero consente una riduzione di peso e un contenimento dei costi. La realizzazione di batterie di elettrovalvole prevede, oltre al tradizionale collettore a barra quadra forata della serie 600, una base in alluminio estruso (collettore) che permette di avere una sola alimentazione ed il convogliamento degli scarichi. La base è inoltre predisposta per il fissaggio su guida Din 46277/3. Le valvole ed elettrovalvole G1/8″ (T488), sono realizzate con connessioni da nelle versioni 5 vie a comando pneumatico, ad 1 solenoide 1 (monostabili), con ritorno a molla pneumatica o meccanica, a 2 solenoidi (bistabili) e nella versione 5 vie 3 posizioni con centri chiusi,centri aperti e centri in pressione. Le elettrovalvole vengono fornite complete di avvolgimento (vedi serie 300, sezione 1), pertanto al codice dell’elettrovalvola va aggiunto il codice della tensione dell’avvolgimento: M9 = avvolgimento 24V D.C. (potenza assorbita a regime 2 Watt) M11 = avvolgimento 24V D.C. (potenza assorbita a regime 3,8 Watt) M56 = avvolgimento 24V 50/60 Hz (potenza assorbita allo spunto 9 VA, a regime 6 VA) M57 = avvolgimento 110V 50/60 Hz (potenza assorbita allo spunto 9 VA, a regime 6 VA) M58 = avvolgimento 220V 50/60 Hz (potenza assorbita allo spunto 9 VA, a regime 6 VA)
