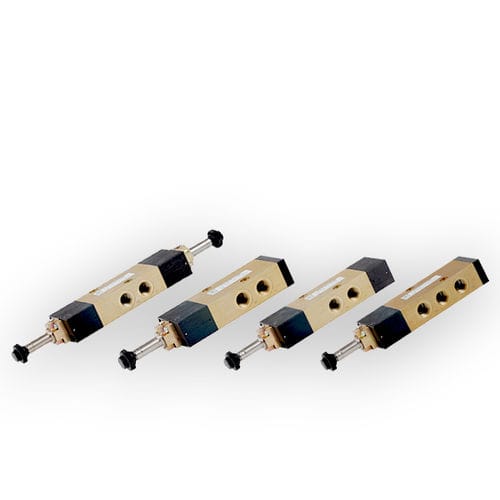

Distributore pneumatico a cassetto 514/N series

azionato tramite solenoidea 3 viea 5 vie

Le valvole serie 514/N comandate elettropneumaticamente, sono valvole a 2 stadi, dove una prima elettrovalvola a comando diretto della serie 300 comanda pneumaticamente la valvola principale di potenza. Il tutto ben integrato in conformazione razionali che permettono applicazioni anche in spazi ristretti, utilizzate principalmente per azionare attuatori rotanti e in generale ovunque sia presente un piano di posa a norme NAMUR. L’aria necessaria al pilotaggio viene derivata normalmente dall’ingresso della valvola principale (autoalimentazione) e l’unico segnale di comando è di natura elettrica. La gamma di elettrovalvole, per dimensioni e sistema costruttivo, è simile alla serie 200, da G 1/4″, con le stesse caratteristiche pneumatiche ma azionabili solo elettricamente. Il sistema di commutazione è a spola bilanciata, insensibile cioè alla presenza o meno della pressione; sono costruite nelle versioni a 3 e 5 vie ad 1 solenoide (monostabili) e a 2 solenoidi (bistabili).
