Inclinometro 2 assi ACE-080-2-C902-HW2-CW

SAE J1939CAN BusIP67

Descrizione

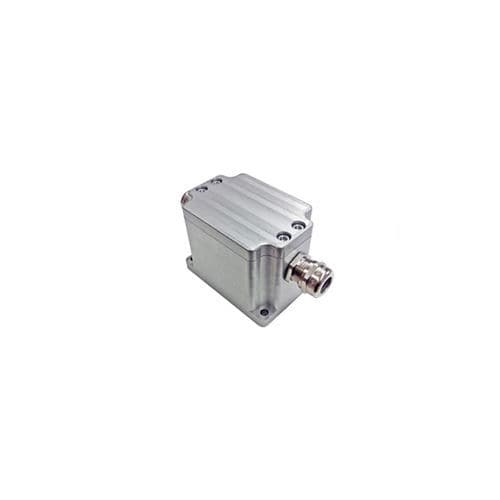

POSITAL TILTIX inclinometro a 2 assi ACE-080-2-C902-HW2-CW con interfaccia J1939, certificato ATEX Zona 1 & 21 (Oil & Gas). Classe di protezione IP65 / IP67; involucro in acciaio inox e incapsulamento PUR.

Dati generali
Applicazione: monitoraggio posizione su 2 assi e livellamento
Campo di misura: ±80°
Precisione (INL): ±0,10° (entro ±60°)
Risoluzione: 0,01°

Dati elettrici
Tensione di alimentazione: 10–30 VDC
Assorbimento: ≤65 mA @10 V DC; ≤60 mA @24 V DC
EMC emissione: DIN EN 61000-6-4
EMC immunità: DIN EN 61000-6-2
Protezione inversione polarità: Sì
Protezione corto circuito: Sì
MTTF: 350 years @ 40 °C

Specifiche ambientali
Temperatura operativa: -40 °C a +70 °C
Temperatura di immagazzinamento: -40 °C a +85 °C
Gradiente di temperatura: 0.004°/K
Grado di protezione (involucro): IP65 / IP67
Resistenza agli urti: ≤100 g (mezza sinusoide 6 ms, EN 60068-2-27)
Resistenza alle vibrazioni: 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Dati meccanici
Materiale involucro: Acciaio inossidabile V4A (1.4404, 316L)
Materiale incapsulamento: PUR (poliuretano)
Peso: 200 g (0,44 lb)

Interfaccia
Interfaccia: J1939 (profilo DS-410)
Tempo di assestamento: 150 ms
Driver di uscita: Ricetrasmettitore (ISO 11898), isolamento galvanico tramite optocoupler
Velocità di trasmissione: 125 / 250 / 500 kBaud (default 250 kBaud)
ID nodo predefinito: 1h
PGN predefinito: PGN 65283 (pitch, roll)

Collegamento elettrico
Tipo di collegamento: cavo PVC 1 m
Raggio di curvatura minimo: 50 mm fisso, 100 mm in flessione

Ciclo di vita e omologazioni
Ciclo di vita prodotto: Nuovo
Omologazioni: CE e ATEX Zona 1 & 21 (Oil & Gas)

Piano di connessione (segnale → colore)
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
Non connesso → Blue / Gray / Pink
Schermatura → Shield

Download disponibili (senza link)

• Datasheet
• Disegno 2D
• Disegno 3D del housing
• Certificato CE
• File di configurazione
• Configurazione

Specifiche tecniche

• Famiglia / serie: ACE-080
• Modello: ACE-080-2-C902-HW2-CW
• Marca: POSITAL
• Assi: 2 (pitch & roll)
• Campo di misura: ±80°
• Precisione (INL): ±0,10° entro ±60°
• Risoluzione: 0,01°
• Interfaccia: J1939 (DS-410)
• Velocità trasmissione supportate: 125 / 250 / 500 kBaud (default 250 kBaud)
• PGN predefinito: 65283 (Pitch, Roll)
• ID nodo predefinito: 1h
• Tensione di alimentazione: 10–30 VDC
• Assorbimento: ≤65 mA @10 V; ≤60 mA @24 V
• Protezione inversione polarità e cortocircuito: Sì
• MTTF: 350 years @ 40 °C
• Temperatura di funzionamento: -40 °C a +70 °C; immagazzinamento: -40 °C a +85 °C
• Grado di protezione: IP65 / IP67
• Involucro: Acciaio inox V4A (316L); incapsulamento: PUR
• Urti & vibrazioni: ≤100 g / 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)
• Connessione: cavo 1 m (raggio min. 50 mm fisso / 100 mm flessione)
• Certificazioni: CE + ATEX Zona 1 & 21 (Oil & Gas)
