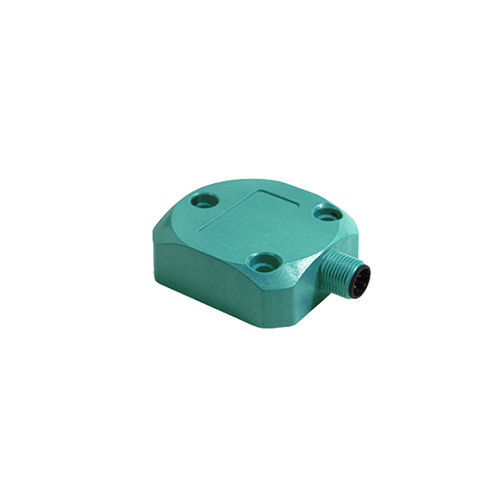

Inclinometro 1 asse ACS-360-1-AV40-VE3-PM

analogicocon uscita in tensioneMEMS

Panoramica prodotto
POSITAL TILTIX inclinometro 1 asse POSITAL ACS-360-1-AV40-VE3-PM. Uscita analogica tensione 0,5–9,5 V, campo di misura 360°, tecnologia statica/accelerometro e protezione IP66/IP67.

Specifiche principali

• Applicazione: monitoraggio posizione monoasse e livellamento
• Campo di misura: 360°
• Precisione (INL): ±0,10°
• Risoluzione: 0,01°
• Tempo di ciclo sensore base: 500 µs
• Orientamento dispositivo: verticale

Specifiche elettriche

• Tensione di alimentazione: 10–30 VDC
• Consumo: ≤ 0,7 W
• Uscita: tensione analogica 0,5–9,5 V; carico minimo 5 kΩ
• EMC: emissione DIN EN 61000-6-4; immunità DIN EN 61000-6-2
• Protezione contro inversione di polarità e cortocircuito
• MTTF: 400 years @ 40 °C

Specifiche ambientali

• Temperatura operativa: -40 °C a +85 °C
• Temperatura di stoccaggio: -40 °C a +85 °C
• Gradiente di temperatura: 0,004°/K
• Grado di protezione: IP66/IP67
• Resistenza agli urti: ≤ 100 g (mezza sinusoide 6 ms)
• Resistenza alle vibrazioni: 1,5 mm (10–58 Hz) & ≤ 20 g (58–2000 Hz)

Specifiche meccaniche

• Cassa: PBT rinforzato con fibra
• Materiale di riempimento: nessuno
• Peso: 45 g

Interfaccia

• Uscita analogica tensione 0,5–9,5 V
• Teach-in: preset
• Tempo di assestamento: 125 ms
• Linearità: ±0,02 %

Collegamento elettrico

• Connettore: M12 maschio, 5 pin, a-codificato
• Foratura pannello: M12 (5 pin)

Ciclo di vita e approvazioni

• Stato prodotto: nuovo
• Approvazioni: CE

Documentazione e accessori
Include schema di collegamento, disegni dimensionali e diagrammi di caratteristica di uscita analogica. Accessori compatibili: cavi PUR M12 (2/5/10 m), varianti angolate e display analogici (AP22-D0, DiMod-A).

Specifiche tecniche

• Modello: ACS-360-1-AV40-VE3-PM
• Inclinometro 1 asse (serie TILTIX)
• Campo misura: 360°; risoluzione: 0,01°
• Precisione INL: ±0,10°; linearità: ±0,02 %
• Alimentazione: 10–30 VDC; consumo ≤ 0,7 W
• Uscita analogica: 0,5–9,5 V; carico min. 5 kΩ; tempo di assestamento 125 ms
• Protezione: IP66/IP67; temperatura operativa -40 °C a +85 °C
• Cassa: PBT rinforzato fibra; connettore: M12 5 pin A-codificato; peso 45 g
