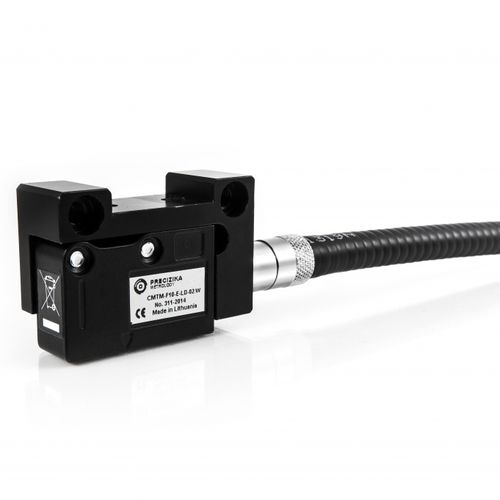

Encoder lineare incrementale CMT series

magneticosenza contattosinusoidale

L'encoder lineare magnetico senza contatto CMT ha una lunghezza di misura fino a 50 m. L'encoder viene utilizzato per convertire gli spostamenti lineari di componenti chiave della macchina in segnali elettrici contenenti informazioni sul valore e la direzione dello spostamento. L'encoder è destinato all'impiego in condizioni particolarmente gravose. È protetto contro i prodotti dei processi tecnologici e le azioni meccaniche. L'encoder è costituito da banda magnetica metallica MP, testina di lettura e guida profilata PS con banda di protezione. La lunghezza della banda magnetica può raggiungere i 50 m. L'encoder può essere fornito con un attuatore di segnale di zero esterno (magnete), che permette di utilizzare una delle numerose marcature di riferimento fatte sulla banda magnetica. L'attuatore del segnale di zero non è necessario se si utilizza la banda magnetica con riferimenti realizzati secondo le richieste del cliente (MP200Z). La testina di lettura è dotata di LED, che indica il passaggio del segno di riferimento per testa. Sono disponibili due versioni di segnali di uscita: - CMT-F - Segnali ad onda quadra, con elettronica di suddivisione integrata per interpolazione. - CMT-AV - Segnali sinusoidali, con ampiezza di circa 1 Vpp, che richiedono un'elettronica di suddivisione esterna.
