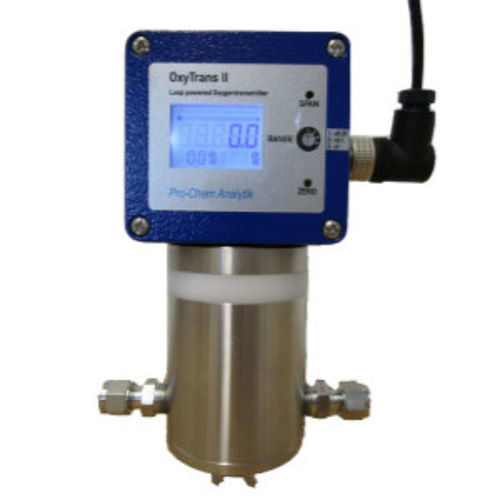

Trasmettitore di gas di ossigeno OxyTrans II

elettrochimico2 cavia cella a combustibile

Descrizione
OxyTrans II esegue misure elettrochimiche dell'ossigeno a livelli di traccia (ppm) e percentuali, per il controllo dei processi e il monitoraggio dei gas industriali. Dispone di un display leggibile e di una calibrazione in un punto per un rapido avviamento. Certificazione ATEX (1/2 G Ex ia IIC T4) disponibile come opzione.

Gamma di misura specifica
L'unità è fornita con una gamma di misura selezionata tra 0–10 ppm e 0–100% O2. Gamma ppm commutabili: 10.000 / 1.000 / 100 / 10 ppm. Gamma % commutabili: 25 / 2,5 / 0,25 % O2.

Sensore
OxyTrans II utilizza una cella a combustibile elettrochimica progettata per uso industriale, con elevata sensibilità, stabilità di misura e lunga vita operativa.

Taratura
Le tarature per misure in tracce devono essere eseguite con gas di taratura la cui concentrazione sia scelta all'interno della gamma di misura. In gamma percentuale l'unità può essere tarata con aria ambiente. È disponibile anche un punto zero per misure a basse ppm.

Caratteristiche

• design compatto per montaggio su pannello o banco
• gamma commutabile da 10.000 ppm a 10 ppm
• riduzione dell'inventario: un apparecchio copre più gamme
• sensore con lunga vita operativa
• involucro IP65 per ambienti gravosi
• protezione contro inversione di polarità e compensazione della temperatura
• nessuna sensibilità incrociata a H₂
• taratura zero disponibile per misure a basse ppm

Cellula di misura a flusso in acciaio inox

• Cellula di misura modulare realizzata in acciaio inox
• I componenti difettosi possono essere sostituiti singolarmente senza sostituire l'intera cellula

Caratteristiche standard

• diverse opzioni di sensore
• commutazione manuale delle gamme
• blocco cella in acciaio inox 316
• involucro sensore opzionale con flangia KF40

Campi di applicazione

• Industria dei semiconduttori
• Produttori di gas
• Industria metallurgica
• Industria chimica
• Trattamenti termici e ricottura brillante

Specifiche tecniche

• Parametri: Ossigeno %; Ossigeno ppm
• Metodo: Elettrochimico (cella a combustibile)
• Gamma: 0–100 % (su richiesta); 0–10 %; 0–1 %; 0–10.000 ppm; 0–1.000 ppm; 0–100 ppm; 0–10 ppm (commutabile)
• ATEX: opzionale (1/2 G Ex ia IIC T4)
• SIL: Sì
• Precisione: ±2% FSD
• Risoluzione: 0,1 ppm; 0,01 ppm
• Portata: ca. 1 l/min
• Pressione: 0,1 – 1 bar
• Taratura: Aria; Gas di taratura
• Tempo di risposta T90: 0–10 ppm = 45 s; 0–100 ppm = 20 s
• Temperatura del gas: 0 – 50 °C
• Uscita: 4 – 20 mA; 2 fili; protocollo HART
• Alimentazione: 10 – 35 V
• Display: LCD 6 cifre; barra grafica
• Classe di protezione: IP65
• Connessione: 6 mm
• Dimensioni: 120 x 160 x 65 mm
• Peso: 2 kg
