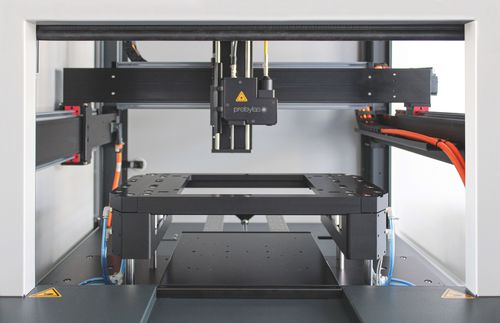

Unità di bloccaggio meccanica

manualepneumaticaper saldatura

L'unità di serraggio preme i pezzi da saldare uno contro l'altro. I pezzi sono inseriti in cavità specifiche del cassetto. La piastra di serraggio superiore si muove verso il basso mediante un azionamento pneumatico o elettrico e preme i pezzi insieme. Lo strumento di serraggio superiore può essere una piastra di vetro trasparente, un telaio metallico con ritagli specifici per il raggio laser o una combinazione di entrambi di entrambi. Per il controllo del processo e della qualità, l'unità di serraggio può essere dotata di sensori di corsa o di forza. La corsa di serraggio può essere monitorata con la funzione di misurazione della distanza. Nel tipo di processo simultaneo o quasi simultaneo inoltre, la corsa durante la saldatura può essere misurata, analizzata o utilizzata per il controllo diretto del processo. Tipo unità di serraggio - piccola - grande Area di saldatura - 150 x 100 mm - 240 x 240 mm Larghezza massima del pezzo - 210 mm - 300 mm Corsa di serraggio: 20 mm - estendibile su richiesta Altezza dei pezzi e della cavità: estendibile da 65 mm in passi di 20 mm Movimento del cassetto: manuale, pneumatico o elettrico Forza di serraggio di attuazione: pneumatica (6 bar) o elettrica Sensori di spostamento: 1 o 2 con una risoluzione di 10 µm Sensori di forza: 1 o 2 con risoluzione 5 N Le unità di serraggio per pezzi più grandi di quelli descritti sopra vengono sempre progettate e costruite individualmente. Oltre all'unità di serraggio, offriamo anche cavità specifiche per il pezzo e strumenti di serraggio come vetro di serraggio o telaio di serraggio. cavità specifica per il pezzo vetro di serraggio telaio di serraggio
