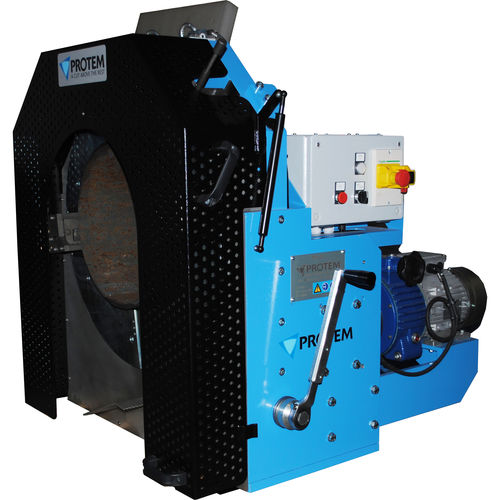

Tagliatubi e smussatrici MF-420
Campo di serraggio e di lavorazione:
168 mm 406 mm OD
Mangiare:
50 mm/ 80 mm
Rotazione:
16 52 rpm
Peso: ~ 500 kg
Azionamento, elettrico: trifase 380 V
Spessore massimo della parete per la smussatura:
Acciaio a C 15 mm, Acciaio inox 12,7 mm
Vantaggio tecnico:
- Design molto robusto
- Macchina azionata interamente elettricamente
- Facilità d'uso e di regolazione
- Serraggio concentrico con una chiave a cricchetto
- Ampia gamma di utilizzo e ampia capacità
- Motoriduttore sovradimensionato
- Regolazione della velocità di rotazione grazie ad un variatore meccanico
- Avanzamento automatico della frizione
- Alloggiamento di protezione
- Il pettine del sistema strappa i chip
- Utensili HSS o inserti in metallo duro
La macchina tipo MF-420 è stata appositamente progettata per tagliare e smussare tubi da 168 mm OD a 406 mm OD in un'unica operazione. Gli angoli di smusso possibili sono di 30° e 37,5°. La MF420 con punte per utensili HSS. La piastra portautensili è dotata di due carrelli portautensili. Il movimento di avanzamento viene eseguito automaticamente. Le macchine MF sono azionate elettricamente, sono dotate di una regolazione della velocità e di un sistema di serraggio concentrico ad azionamento rapido. Un coperchio di sicurezza con funzione di arresto protegge l'operatore. Queste macchine eseguono preparazioni di saldatura ripetibili di alta qualità su tubi con tutti i tipi di materiali (acciaio, acciaio inossidabile e altre leghe).
A seconda delle condizioni di funzionamento possono essere integrate diverse opzioni:
- Sistema di bloccaggio pneumatico automatico
- Tavolo di sollevamento
- Sistema di lubrificazione
- Kit per piccoli diametri
- Sistema di bloccaggio doppio (consigliato per le linee di produzione)
---
