Il misuratore di portata elettromagnetico ISM 5.0 è un misuratore di portata magnetico a inserzione accurato e a basso costo, alternativo ai misuratori di portata magnetici a foro pieno. Misura il flusso di acqua e liquidi conduttivi in tubi pieni con diametro da 80 mm a 1800 mm (da 3 a 72 pollici).

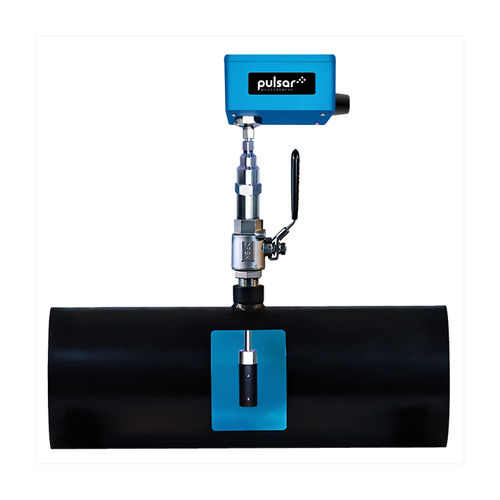

Il sensore a doppia coppia di elettrodi ISM 5.0 si inserisce attraverso un rubinetto nella parete del tubo. Può essere facilmente installato in nuovi sistemi di tubazioni o tramite un rubinetto caldo in tubazioni pressurizzate con liquidi in movimento. Non ci sono parti in movimento, quindi l'ostruzione al flusso e la caduta di pressione sono minime. L'installazione attraverso una valvola a sfera a passaggio totale consente una facile retrazione e reinserzione senza interrompere il flusso. Il sensore a doppio elettrodo e la funzione di autoazzeramento continuo garantiscono un'elevata precisione, anche a basse portate. L'elettronica all'avanguardia e le caratteristiche di progettazione brevettate contribuiscono a mantenere nel tempo l'accuratezza tracciabile NIST.
CARATTERISTICHE
Elettromagnetico senza parti in movimento
Design semplificato per l'inserimento a caldo
Si installa in tubi di diametro compreso tra 80 mm e 1800 mm (3 in - 72 in)
Uscita selezionabile 4-20 mA, 0-5 V o 0-10 V
uscita in frequenza 0-500 Hz
Uscita a impulsi scalabile
Nome specifico: - Descrizione:
Campo di misura della portata - da 0,031 m/s a 6,2 m/s (da 0,1 ft/s a 20 ft/s), turndown 200:1
Approvazioni - NSF 61 e 372
Dimensioni nominali del tubo - Da DN 75 mm a 1800 mm (da 3 a 72 pollici D)
Intervallo di conducibilità - Da 20 a 60.000 μSiemens/cm
Uscita a impulsi scalabile - Contatto a secco isolato a stato solido con tensione nominale di 50 V CC, massimo 100 mA
Durata dell'impulso: 0.5 sec., 1 sec., 2 sec. o 6 sec
Lunghezza del cavo di segnale - 7,6 m (25 piedi) multi-conduttore rivestito in PVC
Peso di spedizione approssimativo - 2,75 kg (6 libbre)
Opzioni: - Descrizione:
Modello ISM 5.0-B - Per flusso bidirezionale
Cavo sensore aggiuntivo - Lunghezza separata 7,6 m, 15 m o 30 m
---
