Specifiche tecniche
Serie: LM11700
Numero di parte del cono: LM11749
Numero di parte della tazza: LM11710
Unità di progettazione: Imperiale
Peso del cuscinetto
0.10 Kg
0.2 libbre
Tipo di gabbia: Acciaio stampato
Dimensioni
d - Alesaggio
17.463 mm
0.6875 in
D - Diametro esterno della coppa
39.878 mm
1.5700 in
B - Larghezza del cono
14.605 mm
0.5750 in
C - Larghezza della coppa
10.668 mm
0.4200 in
T - Larghezza del cuscinetto
13.843 mm
0.5450 in
Dimensioni del pilastro e del raccordo
R - Raggio "a vuoto" della superficie posteriore del cono1
1.270 mm
0.050 in
r - Raggio "a vuoto" del dorso del cotile2
1.27 mm
0.050 in
da - Diametro di appoggio della faccia anteriore del cono
22.10 mm
0.87 in
db - Diametro di appoggio della superficie del cono
23.88 mm
0.94 in
Da - Diametro di appoggio del fronte a tazza
37.59 mm
1.48 in
Db - Diametro del dorso della tazza
34.04 mm
1.34 in
Ab - Distanza anteriore del cono a gabbia
1.3 mm
0.05 in
Aa - Distanza dalla faccia posteriore del cono a gabbia
0 mm
0 in
a - Posizione centrale effettiva3
-5,1 mm
-0,2 in
Valori di carico di base
C90 - Valutazione radiale dinamica (90 milioni di giri)4
1710 lbf
7610 N
C1 - Valutazione radiale dinamica (1 milione di giri)5
6600 lbf
29400 N
C0 - Valutazione radiale statica
5260 lbf
23400 N
Ca90 - Spinta dinamica nominale (90 milioni di giri)6
838 lbf
3730 N
Fattori
K - Fattore7: 2,04
e - Fattore ISO8: 0,29
Y - Fattore ISO9: 2,1
G1 - Fattore di generazione del calore (rulliera): 4.8
G2 - Fattore di generazione del calore (estremità del rullo): 4.74
Cg - Fattore geometrico: 0,0392

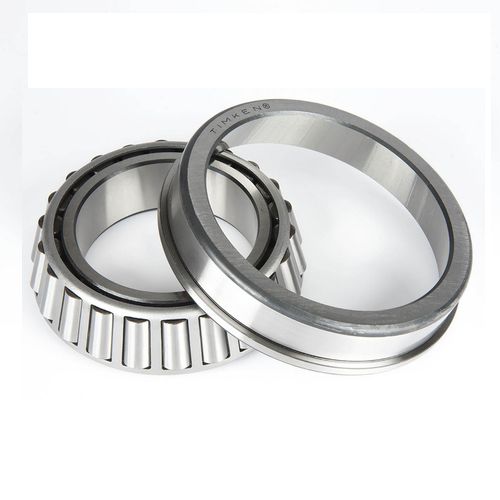

I cuscinetti a rulli conici sono cuscinetti volventi che possono sopportare sia forze assiali (cioè sono buoni cuscinetti reggispinta) sia forze radiali.
---
