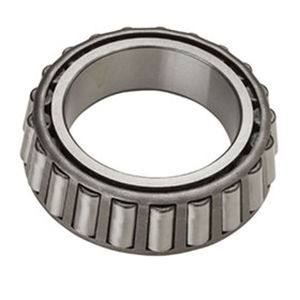

Cuscinetto a rulli conici JL series

radialeassialein acciaio

d 35 mm D 60 mm T 15,875 mm C1 38400N C0 48700N m 0,1845kg materiale Acciaio al cromo I cuscinetti a rulli conici sono cuscinetti volventi in grado di supportare forze assiali (cioè sono buoni cuscinetti reggispinta) e radiali. Le piste di rotolamento interne ed esterne sono segmenti di coni e i rulli sono rastremati in modo che le superfici coniche delle piste e gli assi dei rulli, se proiettati, si incontrino tutti in un punto comune sull'asse principale del cuscinetto. Questa geometria fa sì che il movimento dei coni rimanga coassiale, senza alcun movimento di scorrimento tra le piste di rotolamento e il diametro esterno dei rulli. Questa geometria conica crea una zona di contatto lineare che consente di trasportare carichi maggiori rispetto ai cuscinetti sferici (a sfere), che hanno un contatto puntiforme. Grazie a questa geometria, le velocità tangenziali delle superfici di ciascun rullo sono uguali a quelle delle rispettive piste di rotolamento per tutta la lunghezza dell'area di contatto e non si verifica alcuno sfregamento differenziale. E ha proprietà speciali diverse rispetto ad altri anelli interni o esterni contrassegnati dallo stesso codice di base, non anelli interni o esterni intercambiabili. Sul diametro esterno di RB è presente un anello di arresto
