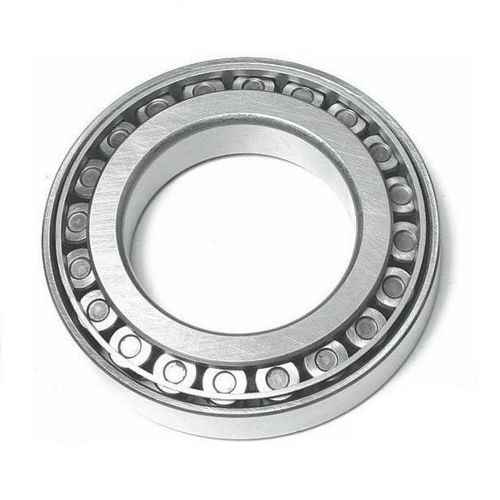

Numero di parte M201047 - M201011, Cuscinetti a rulli conici - TS (Tapered Single) Imperial
Specifiche tecniche
Serie : M201000
Numero di parte del cono : M201047
Numero di parte della coppa : M201011
Unità di progettazione: Imperiale
Peso del cuscinetto: 0,4 kg
0.9 libbre
Tipo di gabbia : Acciaio stampato
Dimensioni del cuscinetto
d - Alesaggio
39.688 mm
1.5625 in
D - Diametro esterno della coppa :
73.025 mm
2.8750 in
B - Larghezza del cono
22.098 mm
0.8700 in
C - Larghezza della coppa
21.336 mm
0.8400 in
T - Larghezza del cuscinetto
25.654 mm
1.0100 in
Dimensioni del pilastro e del raccordo
R - Raggio "a vuoto" della faccia posteriore del cono1 :
0.760 mm
0.03 in
r - Raggio "a vuoto" del dorso del cotile2
2.29 mm
0.090 in
da - Diametro di appoggio del fronte del cono :
48.01 mm
1.89 in
db - Diametro di appoggio della superficie del cono
45.47 mm
1.79 in
Da - Diametro di appoggio del fronte a tazza
69.10 mm
2.74 in
Db - Diametro del dorso della tazza
64.01 mm
2.52 in
Ab - Distanza anteriore del cono a gabbia :
2.8 mm
0.11 in
Aa - Distanza dalla faccia posteriore del cono a gabbia
0 mm
0 in
a - Posizione centrale effettiva3
-5,8 mm
-0,23 in
Valori di carico di base
C90 - Valutazione radiale dinamica (90 milioni di giri)4
4280 lbf
19000 N
C1 - Valutazione radiale dinamica (1 milione di giri)5
16500 lbf
73400 N
C0 - Radial Rating statico
20000 lbf
89100 N
Ca90 - Spinta dinamica nominale (90 milioni di giri)6
2440 lbf
10800 N
Fattori
K - Fattore7 : 1,76
e - Fattore ISO8 : 0,33
Y - Fattore ISO9 : 1,8
G1 - Fattore di generazione del calore (rulliera) : 27,5
G2 - Fattore di generazione del calore (estremità del rullo) : 15
Cg - Fattore geometrico : 0,0736
I cuscinetti a rulli conici sono cuscinetti volventi che possono sopportare sia forze assiali (cioè sono buoni cuscinetti reggispinta) sia forze radiali.
---
