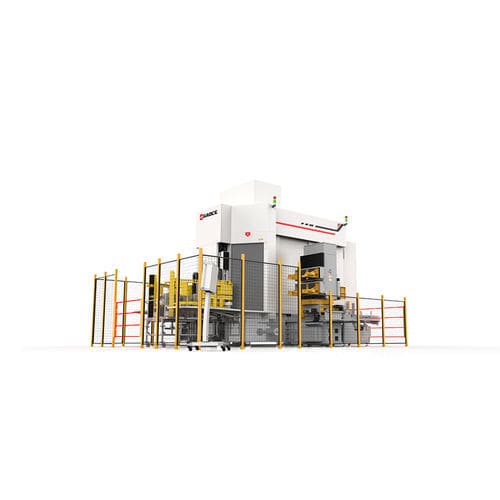

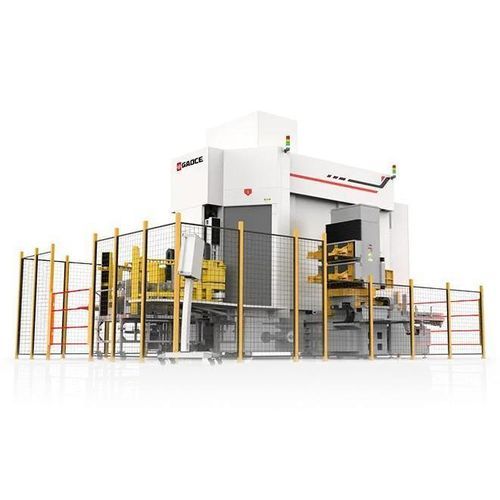

Macchina smerigliatrice-lucidatrice smussatura GC-KM202

di bordo

Panoramica del prodotto
La GC-KM202 è progettata per diverse fasi della lavorazione delle barre di silicio nella produzione di wafer: squadratura, smussatura, rettifica e lucidatura. Le barre di silicio vengono caricate e bloccate in un'unica operazione. Un tavolo rotante ad alta precisione garantisce il posizionamento accurato tra le stazioni per completare tutte le fasi con minima perdita di materiale; margine di squadratura per singolo lato ≤0,2 mm.

Applicazioni

• Squadratura delle barre di silicio
• Smussatura per gestione e processi successivi
• Rettifica per preparazione dimensionale e superficiale
• Lucidatura per ottenere la rugosità superficiale richiesta

Parametri del prodotto

• Margine di squadratura (lato singolo) — ≤0,2 mm
• Efficienza di lavorazione — 29 min (esempio: barra ad arco M10 lunga 830 mm)
• Tolleranza dimensionale — ±0,04 mm
• Rugosità superficiale — Ra ≤ 0,1 μm

Prodotti correlati

• GC-MJ101R-3 Macchina di troncatrice per monocristallo
• GC-MJ201R-3 Macchina di troncatrice per monocristallo
• GC-MJ101RW Macchina di troncatrice per monocristallo
• GC-GP950L Macchina di rettifica e lucidatura per monocristallo

Caratteristiche / Specifiche tecniche

• Modello: GC-KM202
• Copertura processo integrata: squadratura, smussatura, rettifica, lucidatura
• Carico e bloccaggio in un unico passaggio delle barre di silicio
• Tavolo rotante ad alta precisione per posizionamento accurato tra più stazioni
• Margine di squadratura per lato ≤0,2 mm per minimizzare la perdita di silicio
• Esempio di efficienza: 29 minuti per una barra ad arco M10 lunga 830 mm
• Tolleranza dimensionale: ±0,04 mm
• Rugosità superficiale: Ra ≤ 0,1 μm
