Software di visualizzazione

di sicurezzadi supervisionedi acquisizione e di analisi per dati

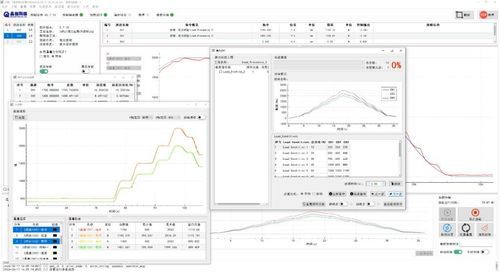

Il software Lingdong Loading è il software host per il controller di carico coordinato Qtcreate Lingdong. Offre un monitoraggio e una gestione completi del sistema di controllo del carico servoassistito grazie a un’architettura orientata all’ingegneria e basata sulla configurazione. Operando sulla base di file di configurazione, il software consente una rapida implementazione e adattamento a diversi progetti di prova.<br><br>Flusso di lavoro del software di carico dinamico<br><br>Creazione del progetto;<br>Configurazione dei canali di carico;<br>Configurazione del sistema;<br>Calibrazione di controllori e sensori;<br>Importazione/definizione degli spettri di carico;<br>Impostazione dei parametri di sicurezza;<br>Importazione/definizione degli spettri di carico;<br>Eseguire la prova.<br><br>Configurazione delle risorse di prova<br>L’interfaccia di configurazione delle risorse di prova viene utilizzata principalmente per la configurazione e la gestione delle risorse quali attuatori, sensori e controllori. Adotta il funzionamento "trascina e rilascia" per configurare le risorse di prova, selezionare gli attuatori, i sensori e i canali di controllo in uso, nonché modificare e gestire gli spettri di carico.<br>Calibrazione dei sensori<br><br>Il sistema supporta la calibrazione indipendente dei sensori per calibrare i coefficienti di tutti i sensori presenti nel sistema. Utilizza metodi quali il metodo dei minimi quadrati per eseguire il calcolo della calibrazione multipunto rispetto a segnali standard e memorizzare i coefficienti di calibrazione. Consente la calibrazione dei dati dei sensori e l’aggiornamento delle relative impostazioni.<br><br>Modifica dello spettro di carico<br><br>È disponibile la funzione di modifica dello spettro di prova. Gli utenti possono modificare vari spettri di prova che soddisfano requisiti compositi in base alle esigenze di prova, e il programma controlla l’apparecchiatura per completare automaticamente le prove. L’editor dello spettro di prova è in grado di generare vari spettri di prova complessi per realizzare il controllo automatico delle procedure di prova; è particolarmente adatto a prove impegnative e sofisticate.<br><br>Configurazione di sicurezza<br><br>Il sistema di prova è dotato di funzioni di protezione complete: protezione da superamento dei limiti di forza e spostamento di prova, protezione dalla frattura del provino, protezione contro il superamento dei valori impostati dei parametri di prova, ecc. Ogni canale di carico dispone di molteplici funzioni di protezione, quali protezione dal carico limite, protezione dal limite di errore di tracciamento, protezione dal limite di spostamento, protezione dal limite di differenza del sensore a doppio ponte, protezione da interruzione di corrente, ecc. Tutti i valori di soglia possono essere impostati tramite il software del computer principale.<br><br>Configurazione a passi<br><br>È possibile configurare i parametri dei passi statici e dinamici di ciascun canale, inclusi il tempo di attivazione, il periodo di timeout, la velocità minima di avanzamento, ecc.<br><br>Altre funzioni del software di carico<br><br>Interfaccia di collegamento incrociato dei dati esterni: il software di carico Lingdong supporta il collegamento incrociato dei dati esterni tramite memoria riflettente, comunicazione UDP e ingresso e uscita analogici BNC. Il software supporta inoltre il controllo remoto esterno tramite comunicazione UDP.<br><br>Analisi della risposta in frequenza online in tempo reale: il software supporta l’analisi della risposta in frequenza online durante il carico. Nel processo di carico sinusoidale, fare clic sul pulsante “Analisi della risposta in frequenza”, e il software calcolerà automaticamente le caratteristiche di frequenza e visualizzerà i risultati dell’analisi nella barra di notifica dello stato.<br><br>Visualizzazione della banda di errore: supporta la visualizzazione della banda di errore in base alla percentuale impostata.<br><br>Condizioni operative dello spettro di carico: il sistema supporta l’importazione e l’esportazione delle condizioni operative dello spettro di carico, consentendo il salvataggio in batch e l’applicazione di spettri di carico per più canali. Ciò facilita la commutazione in batch con un solo clic e l’impostazione degli spettri di carico quando si passa da una condizione di prova all’altra. È possibile impostare una percentuale di utilizzo durante il carico.<br><br>Compensazione automatica del carico coordinato: include incrementi dinamici/statici, compensazione dei valori di picco e di valle, compensazione di fase, ecc.<br><br>Pianificazione del guadagno: Il guadagno a circuito chiuso può essere commutato e regolato automaticamente in base ai diversi stati di prova (posizione, velocità, ecc.) per garantire prestazioni di controllo ottimali.<br><br>Archiviazione segmentata dei dati: supporta l’archiviazione segmentata dei dati; i dati verranno salvati in file separati in base al tempo configurato in minuti e alla dimensione del file.<br><br>Monitoraggio dello stato dei sensori: il software consente di visualizzare lo stato dei sensori, compreso lo stato di eccitazione dei sensori, il rilevamento di rottura dei cavi, il monitoraggio del bypass del carico, ecc. La protezione si attiverà non appena si verificherà un'anomalia.<br><br>Configurazione del protocollo di memoria riflettente: viene utilizzata per configurare il protocollo di interconnessione della memoria riflettente con sistemi esterni (sistemi di simulazione, sistemi di misura e controllo, ecc.). Gli utenti possono definire gli offset degli indirizzi, i tipi di dati e i formati per i dati di comando e di feedback. Sono supportate le operazioni di aggiunta, ordinamento, anteprima e verifica dei dati tramite trascinamento.<br><br>Pacchetto software per carichi statici e a fatica<br>Il sistema supporta applicazioni di carico statico, a fatica e di durata coordinate su più canali. L’interfaccia per le prove statiche e a fatica include tabelle dei dati dei canali, finestre con curve di andamento mobili, grafici delle forme d’onda, anteprima dello spettro di carico, grafici a barre, pannelli di controllo del processo e barre di avanzamento.<br><br>L’interfaccia di configurazione consente una rapida configurazione di tutti i canali di carico in un formato simile a un foglio di calcolo e supporta funzioni di anteprima della configurazione.<br><br>
