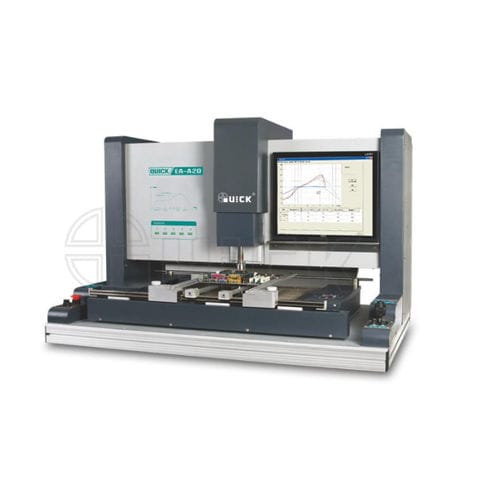

Stazione di rework ad aria calda EA-A20

automaticaper BGA

1. Alta automazione, un solo tocco per la rilavorazione, la saldatura, il prelievo e il posizionamento del chip, facile da usare. 2. Ventola DC brushless di grande potenza, sensore ad anello chiuso, controllo a zero trigger del microcomputer, grande volume d'aria a temperatura costante. Non è necessaria una fonte d'aria esterna, applicazione flessibile. 3. Zona di temperatura a sette fasi, utilizzabile per BGA che riflettono la luce, BGA multistrato e case di schermatura metallica, POP. 4. Design integrato, i sistemi di riscaldamento e allineamento si integrano bene. 5. Allineamento ottico bicromatico dei prismi, controllo joystick. 6. Ventola a flusso trasversale, velocità dell'aria controllabile, raffreddamento dell'area di riscaldamento inferiore e del PCB in base alle esigenze del processo. 7. Interfaccia QUICKSOFT, accesso alle operazioni e funzioni di analisi del profilo disponibili, in grado di analizzare efficacemente la velocità di preriscaldamento, la temperatura di picco, il tempo di mantenimento della temperatura e la velocità di raffreddamento 8. Vari ugelli, di facile sostituzione. Modello EA-A20 Potenza generale 6600 W (Max) Alimentazione 220V AC 50HZ Temperatura di riscaldamento dell'aria calda 400°C (Max) Temperatura di preriscaldamento del fondo 400°C (Max) Potenza del riscaldatore superiore (aria calda) 1200W Potenza del riscaldatore inferiore (preriscaldamento a infrarossi) 1600 W Flusso d'aria calda 60 L/S Dimensioni preriscaldamento inferiore a radiazione 550 mm * 450 mm Dimensione massima del circuito stampato 600 mm *650 mm Gamma di dimensioni del chip 2*2 mm - 60* 60 mm Precisione di posizionamento ± 0,02 mm Forza di posizionamento 1,5 N / montaggio a pressione zero (due modalità) Velocità dell'aria regolabile della ventola di raffreddamento laterale ≤35m3／min Fotocamera 36*12 volte di ingrandimento Risoluzione orizzontale 500 linee
