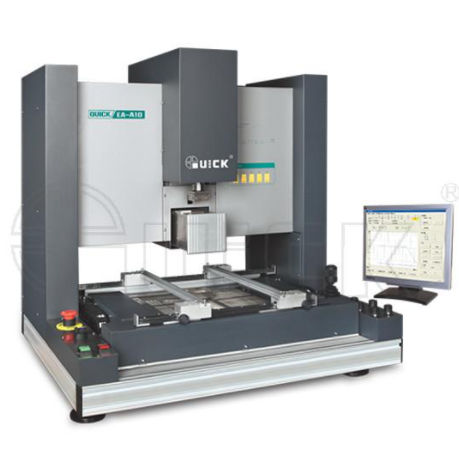

Stazione di rework ad aria calda EA-A10

automaticaper BGA

1.L'area centrale della parte superiore e inferiore è riscaldata dall'aria calda, mentre l'ampia area di preriscaldamento a infrarossi si trova nella parte inferiore. 2.Il prisma a immagine divisa viene utilizzato per l'allineamento, in modo che l'allineamento sia visivo ed efficiente. 3.Grazie alla funzione di memoria dell'altezza di saldatura, dell'altezza di posizionamento e dell'altezza di posizione, l'allineamento e il posizionamento sono efficienti. 4.Con una serie di ugelli ad aria calda in lega di titanio, la sostituzione è rapida. 5.La ventola di raffreddamento regolabile può raffreddare la zona di riscaldamento e il PCB in base alle esigenze del processo. Potenza generale 4500W (max) Alimentazione 220V/AC 50HZ Potenza del riscaldatore superiore (aria calda) 1200W Potenza del riscaldatore inferiore (aria calda) 1200W Potenza del riscaldatore inferiore (preriscaldamento a infrarossi) 1600W Velocità dell'aria regolabile della ventola di raffreddamento laterale ≤3,5 m3/min Temperatura di riscaldamento ad aria calda 400°C (max) Temperatura di preriscaldamento del fondo 400°C (max) Dimensione del preriscaldamento inferiore 400mm*400mm Dimensione massima del PCB 420mm*450mm Dimensione PCB 420mm*450mm Gamma di dimensioni del chip 2*2mm ~ 60*60mm Precisione di posizionamento ±5 mm Forza di posizionamento 1,5 N / Montaggio a pressione zero (due modalità) Fotocamera 12V/300mA； ingrandimento 22*10 volte; risoluzione orizzontale 480 linee Formato PAL (alternanza di fase) Illuminazione LED Sorgente luminosa superiore blu e sorgente luminosa inferiore arancione (luminanza regolabile) Comunicazione USB (può essere collegato al PC) Sensore esterno di tipo K a 5 canali Peso netto Circa 70KG Dimensioni complessive (L *W *H) 810 (L) mm × 675 (W) mm × 835 (H) mm
