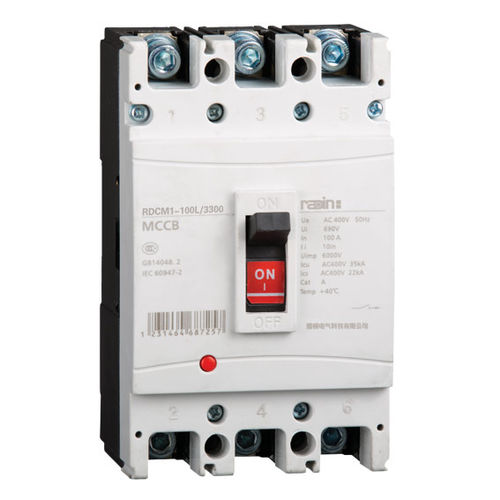

Interruttore magnetotermico RDCM1(CM1) series

di tensionecontro le sottotensioniAC

Applicazione La serie MCCB RDCM1(CM1) è utilizzata principalmente nel circuito di corrente alternata 50/60Hz, tensione nominale di isolamento 690V (il tipo 630 è 500V), tensione nominale di lavoro fino a 690V e corrente nominale da 6A-800A nella linea di distribuzione per la distribuzione di energia, la protezione della linea, il sovraccarico, il cortocircuito e la protezione da sottotensione. Può essere utilizzato anche per l'avviamento di motori poco frequenti per la protezione da sovraccarico, cortocircuito e sottotensione. Ha dimensioni ridotte, elevato potere di interruzione e cortocircuito (senza arco). I prodotti possono essere installati in verticale e in orizzontale e sono dotati di connessione frontale, posteriore e a innesto. Il prodotto è conforme agli standard GB14048.2 e IEC60947-2. Classificazione del prodotto - Capacità di rottura: a Tipo standard (tipo L) b Tipo relativamente alto (tipo M); - Tipo di connessione: a connessione frontale b connessione posteriore c connessione a innesto. - Tipo di funzionamento: a Funzionamento diretto con maniglia; b Funzionamento con maniglia rotante; c Funzionamento elettrico (tipo elettromagnete 63-225; tipo motore 400-800); - Numero di poule: due poule; tre poule; quattro poule. Condizione di lavoro normale - Altitudine: non superiore a 2000m - Temperatura dell'aria ambiente: 1 ) Temperatura: -5° C~+ 40rtC; 2) La temperatura media dell'aria nelle 24 ore non deve superare i +35°C: 3) Se la temperatura dell'aria è superiore a +40°C, è necessario osservare l'ordinazione speciale - Condizioni dell'aria: Nel luogo di montaggio, l'umidità relativa non deve superare il 50% alla temperatura massima di +40°C, mentre un'umidità relativa più elevata è consentita a temperature più basse. Ad esempio, l'umidità relativa potrebbe essere del 90% a +20°C; è necessario adottare misure specifiche per evitare la formazione di rugiada. - Grado di inquinamento: grado 3; - Grado di protezione: IP20.
