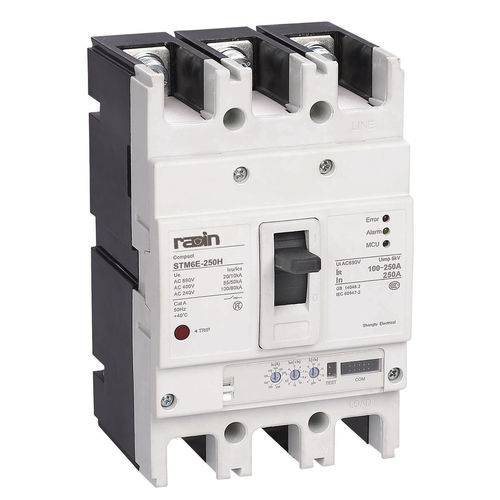

Interruttore termico STM6E series

di difetto di messa a terradi sovraintensitàAC

Panoramica dei prodotti Gli interruttori elettronici delle serie STM6E e STM6EL sono applicabili a sistemi di alimentazione a bassa tensione in CA 50Hz, con tensione nominale di esercizio fino a 1000V e corrente nominale di esercizio da 16A a 800A. Caratteristiche gli interruttori possono essere dotati di sgancio per sottotensione, sgancio in derivazione, contatti ausiliari, contatti di allarme, meccanismo di funzionamento elettrico, maniglia di comando rotante e altri accessori. l'interruttore automatico ha funzioni di protezione da sovraccarico con ritardo prolungato, cortocircuito con ritardo breve e cortocircuito istantaneo; l'utente può impostare le caratteristiche di protezione desiderate (l'utente deve solo azionare l'interruttore DIP per impostare i parametri della funzione di protezione). l'interruttore è dotato di funzioni di protezione analogica contro i guasti a terra e termici, indicazione di preallarme per le sovracorrenti, indicazione della corrente di carico, tecnologia di analisi digitale della corrente e può raggiungere un livello di protezione più elevato. la serie STM6EL è un interruttore automatico con funzione di protezione dalle correnti residue. Porta di prova d'intervento (TEST)： 1 Ingresso test di intervento DC12V(+) 2 Ingresso test di intervento DC12V(-) Manopola di regolazione del pannello come segue a turno: IR(A) Isd(x IR) Ii(x IR) ◆IR: corrente di intervento con ritardo lungo per sovraccarico; Isd: ◆ Corrente di intervento con ritardo di cortocircuito; ◆Ii: corrente di regolazione dell'intervento istantaneo in cortocircuito; Gli altri parametri sono impostati in fabbrica o tramite comunicazione remota, come segue: ◆tR: tempo di impostazione del ritardo di sovraccarico, impostazione di fabbrica: 60s; ◆tsd: tempo di impostazione del ritardo di cortocircuito, impostazione di fabbrica: 0,1s; ◆Ip: Corrente di impostazione del preallarme di sovraccarico, default di fabbrica: 0,85*IR;
