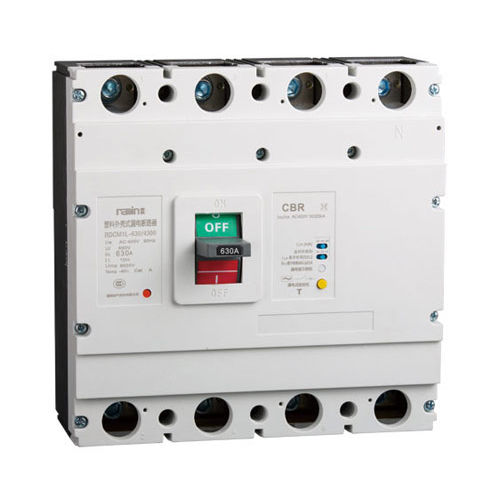

Interruttore magnetotermico RDCM1L(CM1L) series

di tensionecontro i cortocircuitiAC

Applicazione L'interruttore differenziale della serie RDCM1L (CM1L) è utilizzato principalmente nel circuito di corrente alternata 50/60 Hz, tensione nominale di lavoro fino a 400 V e corrente nominale da 16A-630A nella linea di distribuzione per la distribuzione di energia, la protezione della linea, il sovraccarico, il cortocircuito e le protezioni da perdite. Può essere utilizzato anche per l'avviamento di motori con scarsa frequenza per protezioni da sovraccarico e cortocircuito. È di dimensioni ridotte, ha un'elevata capacità di interruzione e di cortocircuito e una corrente di funzionamento residua regolabile; può inoltre essere dotato di contatto di allarme, sgancio in derivazione e contatti ausiliari. I prodotti possono essere installati verticalmente e orizzontalmente. Il prodotto soddisfa gli standard GB14048.2 e IEC60947-2. Classificazione dei prodotti - Capacità di rottura: a Tipo standard (tipo L) b Tipo relativamente alto (tipo M) - Tipo di connessione: a Connessione frontale b Connessione posteriore c Connessione a innesto; - Tipo di funzionamento: a Funzionamento diretto con maniglia; b Funzionamento con maniglia rotante; c Funzionamento elettrico; - Corrente residua di funzionamento: a Corrente residua di funzionamento non regolabile b Corrente residua di funzionamento regolabile - Numero di poli: due poli; tre poli; tre poli quattro fili; quattro poli - Categoria di utilizzo: protezione della distribuzione di energia; protezione del motore - Accessori: Contatto di allarme, contatto ausiliario, sgancio in derivazione, sgancio per sottotensione Condizione di lavoro normale - Altitudine: non superiore a 2000m - Temperatura dell'aria ambiente: 1 ) Temperatura: -5V C^+ 40UC 2) La temperatura media dell'aria nelle 24 ore non deve superare i +35UC 3) Se la temperatura dell'aria è superiore a +40ftC, è necessario effettuare l'ordinazione speciale.
